H41W不锈钢止回阀

H41W不锈钢止回阀

  • 销售热线:0577-67952199
  • 销售热线:0577-67358500
  • 技术选型:0577-67952209
  • 产品详情

  • 联系我们

H41W不锈钢止回阀


H41W不锈钢止回阀


产品型号:H41W/H41Y/H41H


公称压力:PN10-PN320


适用温度:-29-425℃


适用介质:水、蒸汽、油品





产品简介

----------------------------------------------------------------------

H41W国标不锈钢止回阀选用于公称压力PN1.6~6.4MPa,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上。适用介质为:水、油品、蒸汽等。
升降式止回阀又称为逆流阀、逆止阀、背压阀、单向阀。这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。

升降式止回阀结构与特点

1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

升降式止回阀执行标准

产品规范
Product specification
设计与制造
Design manufacture
结构长度
Structure length
压力-温度
Pressure temperature
法兰尺寸
Flange size
检验与实验
Inspection experiment
GB/T 12235 GB/T 12221 GB/T 9131 JB/T 79
GB/T 9113
HG 20592
GB/T 13927
JB/T 9094

升降式止回阀压力试验

公称压力 1.6 2.5 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
水密封试验 1.8 2.8 4.4 7.0 11.0 18.0
气密封试验 0.5-0.7

升降式止回阀零件材料及性能


序号
NO.
零件名称
Parts name
材料 Material
WCB WC6 WC9 CF8 CF8M
1 阀体 Body WCB WC6 WC9 CF8 CF8M
2 阀瓣 Disc WCB+13Cr WC6+STL WC9+STL CF8 CF8M
3 阀盖螺柱 Bonnet Stud 35CrMo 35CrMo 35CrMo 1Cr18Ni9 1Cr18Ni9
4 阀盖螺母 Bonnet nut 35CrMo 35CrMo 35CrMo 1Cr18Ni9 1Cr18Ni9
5 垫片 Gasket 柔性石墨 Flexible graphite
6 阀盖 Bonnet WCB WC6 WC9 CF8 CF8M

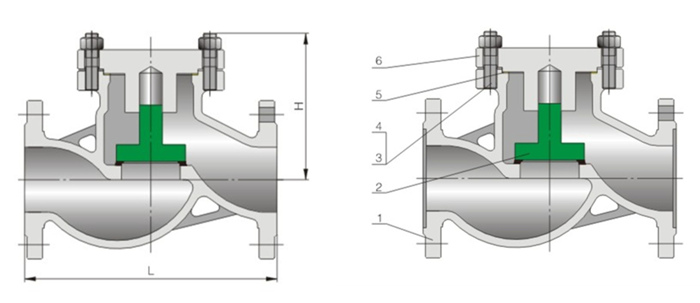

升降式止回阀外形及尺寸参数


压力级
MPa
公称通径
DN
尺寸 Dimension
L D D1 D2 b f Z-d
H41H
H41W
H41Y
1.6MPa
15 130 95 65 45 14 2 4-14
20 150 105 75 55 16 2 4-14
25 160 115 85 65 16 2 4-14
32 180 135 100 78 18 2 4-18
40 200 145 110 85 18 2 4-18
50 230 160 125 100 20 3 4-18
65 290 180 145 120 20 3 4-18
80 310 195 160 135 20 3 8-18
100 350 215 180 155 22 3 8-18
125 400 245 210 185 22 3 8-18
150 480 280 240 210 24 3 8-23
200 600 335 295 265 26 3 12-23
250 730 405 355 320 28 3 12-25
300 850 460 410 375 30 4 12-25
H41H
H41W
H41Y
2.5MPa
15 130 95 65 45 14 2 4-14
20 150 105 75 55 16 2 4-14
25 160 115 85 65 16 2 4-14
32 180 135 100 78 18 2 4-18
40 200 145 110 85 18 2 4-18
50 230 160 125 100 22 3 4-18
65 290 180 145 120 22 3 8-18
80 310 195 160 135 24 3 8-18
100 350 230 190 160 26 3 8-23
125 400 270 220 188 26 3 8-25
150 480 300 250 218 28 3 8-25
200 600 360 310 278 30 3 12-25
250 730 425 370 332 32 3 12-30
300 850 485 430 390 34 4 16-30
H41H
H41W
H41Y
4.0MPa
15 130 95 65 45 14 2 4-14
20 150 105 75 55 16 2 4-14
25 160 115 85 65 16 2 4-14
32 180 135 100 78 18 2 4-18
40 200 145 110 85 18 2 4-18
50 230 160 125 100 20 3 4-18
65 290 180 145 120 22 3 8-18
80 310 195 160 135 24 3 8-18
100 350 230 190 160 24 3 8-23
125 400 270 220 188 26 3 8-25
150 480 300 250 218 28 3 8-25
200 600 375 320 282 34 3 12-30
250 730 445 385 345 38 3 12-34
300 850 510 450 408 42 4 16-34
H41H
H41W
H41Y
6.4MPa
15 210 105 75 55 18 2 4-14
20 230 125 90 68 20 2 4-14
25 230 135 100 78 22 2 4-18
32 260 150 110 82 24 2 4-18
40 260 165 125 95 24 2 4-23
50 300 175 135 105 26 3 4-23
65 340 200 160 130 26 3 8-23
80 380 210 170 140 28 3 8-23
100 430 250 200 168 30 3 8-25
125 500 295 240 202 34 3 8-30
150 550 340 280 240 36 3 8-34
200 650 405 345 300 42 3 12-34
 订货须知:

一、①升降式止回阀产品名称与型号。
    ②升降式止回阀口径,压力,材质,连接方式及介质和温度。
    ③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定升降式止回阀型号,请按升降式止回阀型号直接向秦工阀门销售部订购0577-67952199,0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门技术专家0577-67952209为您审核把关。
