H41H升降式止回阀

产品型号：H41H/H41Y

公称压力：PN10-PN320

适用温度：-29-425℃

适用介质：水、蒸汽、油品

产品简介

----------------------------------------------------------------------

H41H、H41Y 型 PN16~PN100 升降式止回阀是生产过程调节系统中的重要环节之一，是控制管道内介质单向流向的阀门，阻止介质倒流。

升降式止回阀产品特点

1、升降式止回阀是一种阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，高压小口径的止回阀阀瓣可采用圆球形，升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大，但密封性较旋启式好
2、升降式钢制止回阀具有结构简单，动作可靠，维修方便等优点，广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中
3、当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开，当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流

升降式止回阀产品执行标准

产品规范 Product specification	设计与制造 Design manufacture	结构长度 Structure length	压力-温度 Pressure temperature	法兰尺寸 Flange size	检验与实验 Inspection experiment
	GB/T 12235	GB/T 12221	GB/T 9131	JB/T 79 GB/T 9113 HG 20592	GB/T 13927 JB/T 9094

升降式止回阀零件材料及性能

序号 NO.	零件名称 Parts name	材料 Material
		WCB	WC6	WC9	CF8	CF8M
1	阀体 Body	WCB	WC6	WC9	CF8	CF8M
2	阀瓣 Disc	WCB+13Cr	WC6+STL	WC9+STL	CF8	CF8M
3	阀盖螺柱 Bonnet Stud	35CrMo	35CrMo	35CrMo	1Cr18Ni9	1Cr18Ni9
4	阀盖螺母 Bonnet nut	35CrMo	35CrMo	35CrMo	1Cr18Ni9	1Cr18Ni9
5	垫片 Gasket	柔性石墨 Flexible graphite
6	阀盖 Bonnet	WCB	WC6	WC9	CF8	CF8M

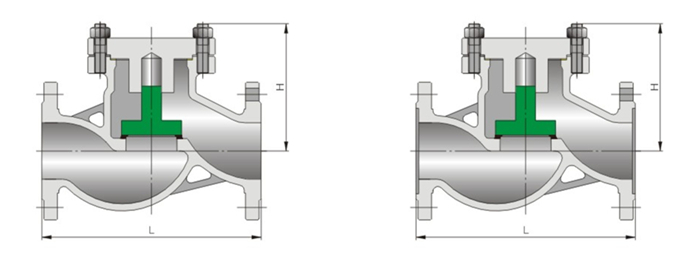

升降式止回阀外形和连接尺寸

压力级 MPa	公称通径 DN	尺寸 Dimension
		L	D	D1	D2	b	f	Z-d
H41H H41W H41Y 1.6MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	230	160	125	100	20	3	4-18
	65	290	180	145	120	20	3	4-18
	80	310	195	160	135	20	3	8-18
	100	350	215	180	155	22	3	8-18
	125	400	245	210	185	22	3	8-18
	150	480	280	240	210	24	3	8-23
	200	600	335	295	265	26	3	12-23
	250	730	405	355	320	28	3	12-25
	300	850	460	410	375	30	4	12-25
H41H H41W H41Y 2.5MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	230	160	125	100	22	3	4-18
	65	290	180	145	120	22	3	8-18
	80	310	195	160	135	24	3	8-18
	100	350	230	190	160	26	3	8-23
	125	400	270	220	188	26	3	8-25
	150	480	300	250	218	28	3	8-25
	200	600	360	310	278	30	3	12-25
	250	730	425	370	332	32	3	12-30
	300	850	485	430	390	34	4	16-30
H41H H41W H41Y 4.0MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	230	160	125	100	20	3	4-18
	65	290	180	145	120	22	3	8-18
	80	310	195	160	135	24	3	8-18
	100	350	230	190	160	24	3	8-23
	125	400	270	220	188	26	3	8-25
	150	480	300	250	218	28	3	8-25
	200	600	375	320	282	34	3	12-30
	250	730	445	385	345	38	3	12-34
	300	850	510	450	408	42	4	16-34
H41H H41W H41Y 6.4MPa	15	210	105	75	55	18	2	4-14
	20	230	125	90	68	20	2	4-14
	25	230	135	100	78	22	2	4-18
	32	260	150	110	82	24	2	4-18
	40	260	165	125	95	24	2	4-23
	50	300	175	135	105	26	3	4-23
	65	340	200	160	130	26	3	8-23
	80	380	210	170	140	28	3	8-23
	100	430	250	200	168	30	3	8-25
	125	500	295	240	202	34	3	8-30
	150	550	340	280	240	36	3	8-34
	200	650	405	345	300	42	3	12-34

 订货须知：

一、①升降式止回阀产品名称与型号。
    ②升降式止回阀口径，压力，材质，连接方式及介质和温度。
    ③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定升降式止回阀型号，请按升降式止回阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
