Z61Y锻钢闸阀

Z61Y锻钢闸阀

  • 销售热线：0577-67952199
  • 销售热线：0577-67358500
  • 技术选型：0577-67952209
跟此产品相关的产品

  • 产品详情

  • 联系我们

Z61Y锻钢闸阀


Z61Y锻钢闸阀

产品型号：Z41H/Z61H/Z11H/Z41Y/Z61Y/Z11Y

公称压力：Class150-2500LB/PN1.6-42.0MPa

适用温度：-29-570℃

适用介质：水、蒸汽、油品




产品简介

----------------------------------------------------------------------

锻钢闸阀系列产品是按照API602进行设计的高压闸阀，阀体和阀盖为A105、F22、F11、C5、F304、F316、F321等材料整体锻造而成，阀体阀盖通过螺栓连接，按照连接方式不同分为法兰闸阀、螺纹闸阀阀和焊接闸阀，压力等级为：Class150-Class2500，公称通径：1/4-2″。广泛应用于石油化工、电力、化工的装置和管路。

锻钢闸阀产品特点

1、阀门采用模锻工艺、结构紧凑、造型美观、缩径流道。阀体阀盖采用明杆支架螺栓连接。
2、密封面可根据使用的工况选择Cr13不锈钢、STL硬质合金。填料可选择柔性石墨或者PTFE。
3、阀瓣为圆锥形，阀杆设有倒密封，密封性好。阀杆表面经氮化处理，具有良好的抗腐蚀性、抗摩擦性。密封可靠，操作灵活，启闭力矩小。
4、可选用各种配管标准及连接形式（如：承插焊、对焊、螺纹连接）。

锻钢闸阀产品执行标准

产品规范
Product
specification
设计与制造
Design
manufacture
承插焊连接
Socket welded
对焊连接
Butt welding
螺纹连接
Threaded
connections
法兰尺寸
Flange size
检验与实验
Inspection
experiment
API 602
BS5352
ANSI B16.34
ANSI B16.11
JIS B2306
JB/T1715
ANSI B16.25
JB/T12224
ANSI B1.20.1
JIS B0203
JB/T7306
ANSI B16.5
JB/T79
HG20592
API1598
GB/T13927

Z61H/Z11H锻钢闸阀主要零配件材质

序号
NO.		 零件名称
Parts name		 材料 Material
ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
1 阀体 Body ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
2 阀座 Seat 13Cr 13Cr 13Cr 13Cr 304 316
3 闸板 Gate A276 430 A276 430 F304+STL F304+STL F304+STL F316+STL
4 阀杆 Stem A182 F6a A182 F6a A182 F11 A182 F22 A182 F304 A182 F316
5 垫片 Gasket 柔性石墨 Flexible graphite PTFE
6 阀盖 Bonnet ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
7 填料 Filler 柔性石墨 Flexible graphite PTFE
8 螺栓 Bolt A193 B7 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
9 销 Pin A276 420 A276 420 A276 420 A276 420 A182 F304 A182 F316
10 压盖 Gland A276 410 A276 410 A276 410 A276 410 A182 F304 A182 F316
11 压板 Press plate ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
12 螺栓 Bolt A193 B7 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
13 螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M
14 阀杆螺母 Stem nut A276 420 A276 420 A276 420 A276 420 A276 420 A276 420
15 垫片 Gasket A276 410 A276 410 A276 410 A276 410 A276 410 A276 410
16 手轮 Hand wheel A197 A197 A197 A197 A197 A197
17 锁紧螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M

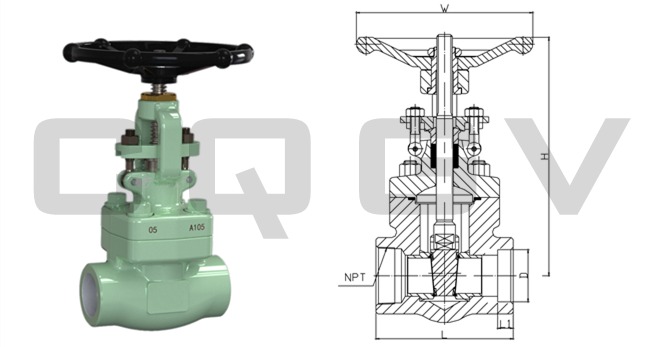

Z61H/Z11H锻钢闸阀外形连接尺寸


Class150-800LB/PN1.6-10.0MPa连接尺寸
通径
Path		 规格 Size 尺寸 Dimension
L 国标 GB 美标 ANSI 日标 JIS ANSI BS JIS W H
NPS DN D L1 D L1 D L1 NPT RC PT
缩径 RP 3/8 10 79 18 10 17.6 9.6 17.9 9.6 3/8 3/8 3/8 100 166
1/2 15 79 22.5 10 21.8 9.6 22.2 9.6 1/2 1/2 1/2 100 166
3/4 20 92 28.5 11 27.1 12.7 27.7 12.7 3/4 3/4 3/4 100 169
1 25 111 34.5 12 33.8 12.7 34.5 12.7 1 1 1 125 193
1-1/4 32 120 43 14 42.6 12.7 43.2 12.7 1-1/4 1-1/4 1-1/4 160 236
1-1/2 40 120 49 15 48.7 12.7 49.1 12.7 1-1/2 1-1/2 1-1/2 160 246
2 50 140 61.2 16 61.2 15.9 61.2 15.9 2 2 2 180 283
全径 FP 3/8 10 79 18 10 17.6 9.6 17.9 9.6 3/8 3/8 3/8 100 166
1/2 15 92 22.5 10 21.8 9.6 22.2 9.6 1/2 1/2 1/2 100 169
3/4 20 111 28.5 11 27.1 12.7 27.7 12.7 3/4 3/4 3/4 125 193
1 25 120 34.5 12 33.8 12.7 34.5 12.7 1 1 1 160 236
1-1/4 32 120 43 14 42.6 12.7 43.2 12.7 1-1/4 1-1/4 1-1/4 160 246
1-1/2 40 140 49 15 48.7 12.7 49.1 12.7 1-1/2 1-1/2 1-1/2 180 283
2 50 178 61.2 16 61.2 15.9 61.2 15.9 2 2 2 200 330
Class900-1500LB/PN16.0-25.0MPa连接尺寸
规格 Size 尺寸 Dimension
L 国标 GB 美标 ANSI 日标 JIS ANSI BS JIS W H
NPS DN D L1 D L1 D L1 NPT 60° RC 55° PT 55°
3/8 10 92 18 10 17.6 9.6 17.9 9.6 3/8 3/8 3/8 100 166
1/2 15 111 22.5 10 21.8 9.6 22.2 9.6 1/2 1/2 1/2 100 169
3/4 20 111 28.5 11 27.1 12.7 27.7 12.7 3/4 3/4 3/4 125 193
1 25 120 34.5 12 33.8 12.7 34.5 12.7 1 1 1 160 236
1-1/4 32 120 43 14 42.6 12.7 43.2 12.7 1-1/4 1-1/4 1-1/4 160 246
1-1/2 40 140 49 15 48.7 12.7 49.1 12.7 1-1/2 1-1/2 1-1/2 180 283
2 50 178 61.2 16 61.2 15.9 61.2 15.9 2 2 2 200 330

自密封锻钢闸阀主要零配件材质

序号
NO.		 零件名称
Parts name		 材料 Material
ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
1 阀体 Body ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
2 阀座 Seat 13Cr 13Cr 13Cr 13Cr 304 316
3 闸板 Gate A276 430 A276 430 F304+STL F304+STL F304+STL F316+STL
4 阀杆 Stem A182 F6a A182 F6a A182 F11 A182 F22 A182 F304 A182 F316
5 阀盖 Bonnet ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
6 自密封座 Self-sealing seat A182 F6a A182 F6a A182 F304 A182 F304 A182 F304 A182 F316
7 自密封环 The sealing ring A182 F304 A182 F304 A182 F304 A182 F304 A182 F304 A182 F316
8 螺栓 Bolt A193 B7 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
9 销 Pin A276 420 A276 420 A276 420 A276 420 A182 F304 A182 F316
10 填料 Filler 柔性石墨 Flexible graphite PTFE
11 螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M
12 压盖 Gland A276 410 A276 410 A276 410 A276 410 A182 F304 A182 F316
13 压板 Press plate ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
14 螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M
15 阀杆螺母 Stem nut A276 420 A276 420 A276 420 A276 420 A276 420 A276 420
16 手轮 Hand wheel A197 A197 A197 A197 A197 A197
17 锁紧螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M

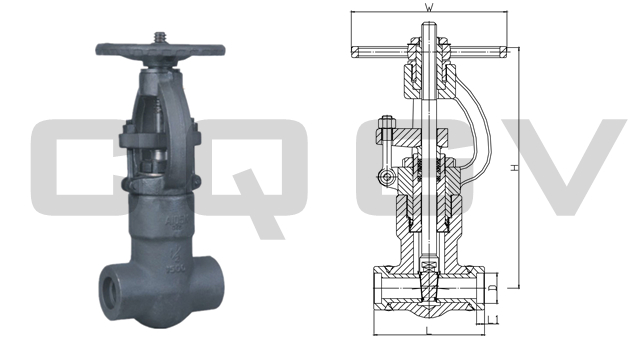

自密封锻钢闸阀外形连接尺寸

压力等级
Class
规格 Size
尺寸 Dimension
900LB
1500LB
2500LB
国标 GB
美标 ANSI
日标 JIS
ANSI
BS
JIS
W
H
NPS
DN
L
D
L1
D
L1
D
L1
NPT 60°
RC 55°
PT 55°
900LB
2500LB
1/2
15
140
140
186
22.5
10
21.8
9.6
22.2
9.6
1/2
1/2
1/2
160
321
3/4
20
140
140
186
28.5
11
27.1
12.7
27.7
12.7
3/4
3/4
3/4
160
321
1
25
140
140
186
34.5
12
33.8
12.7
34.5
12.7
1
1
1
180
321
1-1/4
32
178
178
232
43
14
42.6
12.7
43.2
12.7
1-1/4
1-1/4
1-1/4
200
380
1-1/2
40
178
178
232
49
15
48.7
12.7
49.1
12.7
1-1/2
1-1/2
1-1/2
250
414
2
50
216
216
279
61.2
16
61.2
15.9
61.2
15.9
2
2
2
280
502

法兰锻钢闸阀主要零配件材质

序号
NO.		 零件名称
Parts name		 材料 Material
ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
1 阀体 Body ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
2 阀座 Seat 13Cr 13Cr 13Cr 13Cr 304 316
3 闸板 Gate A276 430 A276 430 F304+STL F304+STL F304+STL F316+STL
4 阀杆 Stem A182 F6a A182 F6a A182 F11 A182 F22 A182 F304 A182 F316
5 垫片 Gasket 柔性石墨 Flexible graphite PTFE
6 阀盖 Bonnet ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
7 填料 Filler 柔性石墨 Flexible graphite PTFE
8 螺栓 Bolt A193 B7 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
9 销 Pin A276 420 A276 420 A276 420 A276 420 A182 F304 A182 F316
10 压盖 Gland A276 410 A276 410 A276 410 A276 410 A182 F304 A182 F316
11 压板 Press plate ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316
12 螺栓 Bolt A193 B7 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
13 螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M
14 阀杆螺母 Stem nut A276 420 A276 420 A276 420 A276 420 A276 420 A276 420
15 垫片 Gasket A276 410 A276 410 A276 410 A276 410 A276 410 A276 410
16 手轮 Hand wheel A197 A197 A197 A197 A197 A197
17 锁紧螺母 Nut A194 2H A194 2H A194 4 A194 4 A194 8 A194 8M

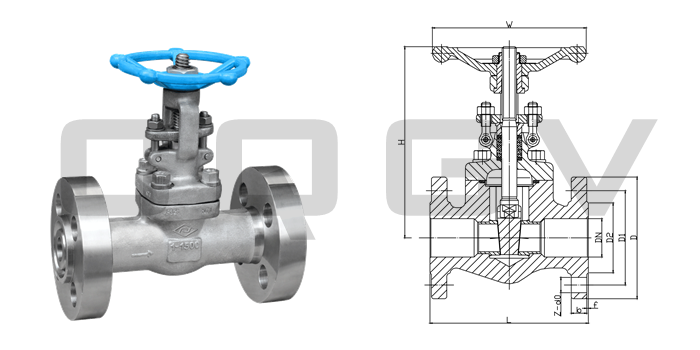

法兰锻钢闸阀外形连接尺寸

压力等级
Class
规格 Size
尺寸 Dimension
L
D
D1
D2
b
f
Z-d0
W
H
DN
NPS
RF
RTJ
150LB
15
1/2
108
119
89
60.5
35
11.5
1.6
4-15
100
169
20
3/4
117
130
98
70
43
11.5
1.6
4-15
125
193
25
1
127
140
108
79.5
51
12
1.6
4-15
160
230
32
1-1/4
140
153
117
89
64
13
1.6
4-15
160
246
40
1-1/2
165
178
127
98.5
73
15
1.6
4-15
180
283
50
2
203
216
152
120.5
92
16
1.6
4-19
200
330
300LB
15
1/2
152
164
95
66.5
35
14.3
1.6
4-15
100
169
20
3/4
178
191
117
82.5
43
15.9
1.6
4-19
125
193
25
1
203
216
124
89
51
17.5
1.6
4-19
160
230
32
1-1/4
216
229
133
98.5
64
19.1
1.6
4-19
160
246
40
1-1/2
229
241
156
114.5
73
20.7
1.6
4-22
180
283
50
2
267
283
165
127
92
22
1.6
8-19
200
330
600LB
15
1/2
165
168
95
66.5
35
14.3
6.4
4-16
100
169
20
3/4
190
193
118
82.5
43
15.9
6.4
4-19
125
193
25
1
216
219
124
89
51
17.5
6.4
4-19
160
230
32
1-1/4
229
232
133
98.5
64
21
6.4
4-19
160
246
40
1-1/2
241
243
156
114.5
73
22.3
6.4
4-22
180
283
50
2
292
295
165
127
92
25.4
6.4
8-19
200
330
900LB
15
1/2
216
165
121
82.5
35
22.5
6.4
4-23
125
197
20
3/4
229
190
130
89
43
25.5
6.4
4-23
125
197
25
1
254
216
149
101.6
51
29
6.4
4-26
160
236
32
1-1/4
279
241
159
111.1
64
29
6.4
4-26
160
246
40
1-1/2
305
292
178
123.8
73
32
6.4
4-29
180
293
50
2
368
371
216
165.1
92
38.5
6.4
8-26
200
330
1500LB
15
1/2
216
165
121
82.5
35
22.5
6.4
4-23
125
197
20
3/4
229
190
130
89
43
25.5
6.4
4-23
125
197
25
1
254
216
149
101.6
51
29
6.4
4-26
160
236
32
1-1/4
279
241
159
111.1
64
29
6.4
4-26
160
246
40
1-1/2
305
292
178
123.8
73
32
6.4
4-29
180
293
50
2
368
371
216
165.1
92
38.5
6.4
8-26
200
330
订货须知：
一、①锻钢闸阀产品名称与型号
    ②锻钢闸阀口径，压力，材质，连接方式及介质和温度。
    ③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定锻钢闸阀型号，请按锻钢闸阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
