Q347F蜗轮固定球阀

Q347F蜗轮固定球阀

  • 销售热线:0577-67952199
  • 销售热线:0577-67358500
  • 技术选型:0577-67952209
  • 产品详情

  • 联系我们

Q347F蜗轮固定球阀


Q347F蜗轮固定球阀


产品型号:Q347F/H/Y


公称压力:PN16-PN420


适用温度:-29-425℃


适用介质:水、蒸汽、气体、油品





产品简介

----------------------------------------------------------------------

Q347F/H/Y蜗轮固定球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。
本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。

蜗轮固定球阀产品特点

1、采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构,密封预紧力设计合理、闭启灵活,有效保证密封的可靠性。
2、采用特殊结构装置的阀杆,不仅确保填写料处还会渗漏,且防止了阀杆脱出。
3、根据用户的需要,可设计成适应粉尘(包括含固体颗粒),浆料等介质的结构,使球阀耐磨及耐高温性能更好。
4、本身具有防火防静电功能。
5、该结构球阀应按规定流向使用。

蜗轮固定球阀执行标准

产品规范
Product specification
设计与制造
Design manufacture
结构长度
Structure length
焊接连接
Welded connection
法兰尺寸
Flange size
检验与实验
Inspection experiment
API 608/API 6D
GB/T12237
GB/T19672
ANSI B16.10
API 6D
GB/T122221
JB/T7745
ASME B16.25
GB/T 9113
JB/T 79
ANSI B16.5
GB/T 1224
API1598
API 6D
GB/T 13927
JB/T 9092

蜗轮固定球阀主要零件材料:

蜗轮固定球阀主要零件及材质

序号
NO.
零件名称
Parts name
材料 Material
WCB/A105+HCr(ENP) WCB/304 WCB/316 CF8 CF8M
1 阀体 Body A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M
2 螺柱 Bolt A192 2H A192 2H A192 2H A194 8 A194 8M
3 螺母 Nut A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M
4 O型圈 O-ring Viton Viton Viton Viton Viton
5 轴套 Bushing Metal backed PTFE
6 隔圈 Spacer A182 F6a A182 F304 A182 F316 A182 F304 A182 F316
7 阀杆 Stem  A182 F6a A182 F304 A182 F316 A182 F304 A182 F316
8 键 Key 碳钢 Carbon steel 不锈钢Stainless steel
9 键 Key 碳钢 Carbon steel 不锈钢Stainless steel
10 O型圈 O-ring Viton Viton Viton Viton Viton
11 垫片 Gasket PTFE PTFE PTFE PTFE PTFE
12 压盖 Gland A105 A105 A105 A182 F304 A182 F316
13 螺钉 Screw A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M
14 O型圈 O-ring Viton Viton Viton Viton Viton
15 蜗轮 Worm gear 碳钢 Carbon steel
16 球体 Ball A105+HCr(ENP) A182 F304 A182 F316 A182 F304 A182 F316
17 阀座 Seat RPTFE RPTFE RPTFE RPTFE RPTFE
18 O型圈 O-ring Viton Viton Viton Viton Viton
19 阀座 Seat A105 A105 A105 A182 F304 A182 F316
20 弹簧 Spring SS304/Inconel 750 SS304/Inconel 750 SS316/Inconel 750 SS304/Inconel 750 SS316/Inconel 750
21 垫片 Gasket PTFE PTFE PTFE PTFE PTFE
22 螺柱 Bolt A192 2H A192 2H A192 2H A194 8 A194 8M
23 螺母 Nut A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M
24 阀盖 Cover A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M
25 下轴 Lower shaft A182 F6a A182 F304 A182 F316 A182 F304 A182 F316
26 O型圈 O-ring Viton Viton Viton Viton Viton
27 调整垫 Adjustment mats A182 F6a A182 F304 A182 F316 A182 F304 A182 F316
28 下端盖 Lower end cap A105 A105 A105 A182 F304 A182 F316
29 螺钉 Screw A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M

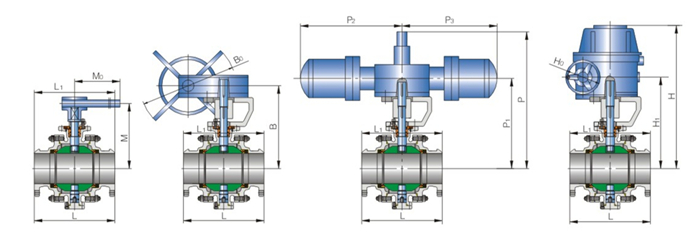

蜗轮固定球阀主要连接尺寸


美标API  150LB-600LB
磅级
Class
规格 Size 尺寸 Dimension
DN NPS L D D1 D2 b f Z-d0
150LB 50 2 178 152 120.5 92 16 1.6 4-19
65 2-1/2 190 178 139.7 105 18 1.6 4-19
80 3 203 190 152.5 127 19 1.6 4-19
100 4 229 229 190.5 157 24 1.6 8-19
125 5 256 254 215.9 186 24 1.6 8-22
150 6 394 279 241.5 261 26 1.6 8-22
200 8 457 343 298.5 270 29 1.6 8-22
250 10 533 406 362 324 31 1.6 12-25
300 12 610 483 431.8 381 31.8 1.6 12-25
350 14 686 533 476.2 412.8 35 1.6 12-28.5
400 16 762 597 539.8 469.9 36.6 1.6 16-28.5
450 18 864 635 577 533.4 39.7 1.6 16-31.8
500 20 914 589 635 584.2 42.9 1.6 20-31.8
600 24 1067 813 749.3 692.2 47.7 1.6 20-35
700 28 1245 837 795.5 762 43 1.6 40-22
800 32 1372 887 900 864 44 1.6 48-22
900 36 1524 1057 1009.5 972 51 1.6 44-26
300LB 50 2 216 165 127 92 22 1.6 8-19
65 2-1/2 241 190 149 105 25 1.6 8-22
80 3 283 210 168 170 29 1.6 8-22
100 4 305 254 200 157 32 1.6 8-22
125 5 381 279 235 186 35 1.6 8-22
150 6 403 318 270 216 37 1.6 12-22
200 8 502 381 330 270 41 1.6 12-25
250 10 568 444 387.4 324 47.6 1.6 16-28.5
300 12 648 521 450.8 381 50.8 1.6 16-31.8
350 14 762 584 514.4 412.8 53.8 1.6 20-31.6
400 16 838 648 571.5 469.9 57.2 1.6 20-35
450 18 814 713 628.6 533.4 60.5 1.6 24-35
500 20 991 775 685.8 584.2 63.5 1.6 24-35
600 24 1143 914 812.8 692.2 69.9 1.6 24-41.1
700 28 1346 921 857 787 87 1.6 36-35.5
800 32 1527 1054 978 902 102 1.6 32-42
900 36 1727 1172 1089 1010 102 1.6 32-45
600LB 50 2 292 165 127 92 25.4 6.4 8-19
65 2-1/2 330 190 149 105 29 6.4 8-22
80 3 356 210 168 127 32 6.4 8-22
100 4 432 273 216 157.2 38.5 6.4 8-25
125 5 508 330 266.7 185.7 44.5 6.4 8-28.5
150 6 559 356 292.1 215.9 47.8 6.4 12-28.5
200 8 660 419 349.2 269.5 55.6 6.4 12-31.8
250 10 787 508 431.8 323.8 63.5 6.4 16-35
300 12 838 559 489 381 66.5 6.4 20-35
350 14 889 603 527 412.8 69.9 6.4 20-38.1
400 16 991 686 603.2 469.9 76.2 6.4 20-41.1
450 18 1092 743 654 533.4 82.6 6.4 20-44.5
500 20 1194 813 723.9 584.2 88.9 6.4 24-44.5
600 24 1397 940 838.2 692.2 101.6 6.4 24-50.8
国标GB PN1.6-PN6.4MPa
压力级
MPa
公称通径
DN
尺寸 Dimension
L D D1 D2 b f Z-d
1.6MPa 50 179 160 125 100 20 3 4-18
65 191 180 145 120 20 3 4-18
80 203 195 160 135 20 3 8-18
100 229 215 180 155 22 3 8-18
125 356 245 210 185 22 3 8-18
150 394 280 240 210 24 3 8-23
200 457 335 295 265 26 3 12-23
250 533 405 355 320 28 3 12-25
300 610 460 410 375 30 4 12-25
350 686 520 470 436 32 4 16-25
400 762 580 525 485 34 4 16-30
450 864 640 585 515 36 4 20-30
500 914 715 650 608 36 4 20-34
600 1067 840 770 718 38 5 20-36
2.5MPa 50 216 160 125 100 22 3 4-18
65 241 180 145 120 22 3 8-18
80 283 195 160 135 24 3 8-18
100 305 230 190 160 26 3 8-23
125 381 270 220 188 26 3 8-25
150 457 300 250 218 28 3 8-25
200 521 360 310 278 30 3 12-25
250 568 425 370 332 32 3 12-30
300 648 485 430 390 34 4 16-30
350 762 550 490 448 38 4 16-34
400 838 610 550 505 40 4 16-34
450 914 660 600 555 44 4 20-34
500 991 730 660 610 48 4 20-41
600 1143 840 770 718 48 5 20-41
4.0MPa 50 216 160 125 100 20 3 4-18
65 241 180 145 120 22 3 8-18
80 283 195 160 135 24 3 8-18
100 305 230 190 160 24 3 8-23
125 381 270 220 188 26 3 8-25
150 457 300 250 218 28 3 8-25
200 521 375 320 282 34 3 12-30
250 568 445 385 345 38 3 12-34
300 648 510 450 408 42 4 16-34
350 762 570 510 465 46 4 16-34
400 838 655 585 535 50 4 16-41
450 914 680 610 560 57 4 20-41
500 991 755 0.67 612 57 4 20-48
600 1143 890 795 730 62 5 20-48
6.4MPa 50 292 175 135 105 26 3 4-23
65 330 200 160 130 26 3 8-23
80 356 210 170 140 28 3 8-23
100 406 250 200 168 30 3 8-25
150 495 340 280 240 36 3 8-34
200 597 405 345 300 42 3 12-34
250 673 470 400 352 46 3 12-36
300 762 530 460 415 52 4 16-36
350 826 595 525 475 56 4 16-41
400 902 670 585 525 60 4 16-42
450 978 715 630 570 66 4 20-48
500 1054 800 705 640 68 4 20-48
600 1232 930 820 750 70 5 20-58

订货须知:

一、①蜗轮固定球阀产品名称与型号
    ②蜗轮固定球阀口径,压力,材质,连接方式及介质和温度。
    ③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定蜗轮固定球阀型号,请按蜗轮固定球阀型号直接向秦工阀门销售部订购0577-67952199,0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门技术专家0577-67952209为您审核把关。
