J641H气动截止阀

J641H气动截止阀

  • 销售热线:0577-67952199
  • 销售热线:0577-67358500
  • 技术选型:0577-67952209
  • 产品详情

  • 联系我们

J641H气动截止阀


J641H气动截止阀


产品型号:J641H/J641Y/J641W


公称压力:PN10-PN320


适用温度:-29-425℃


适用介质:水、蒸汽、油品





产品简介

----------------------------------------------------------------------

        J641H气动截止阀由法兰铸钢截止阀、直行程气缸、电磁阀、限位开关和气源附件等组成的自控阀门系统,气动截止阀是一种依靠压缩空气驱动可实现远距离、大规模集中控制的自控阀门。通常用在需要频繁开闭且要求开闭时间较快的场合,或者是安装不方便人工控制的特殊位置空间,特别适合工艺现场没有电源等驱动源需集中阀门的开闭的工艺管道或者装置中。

气动截止阀产品特点

1、采用加大型特殊硬化工艺处理的阀杆以适应气动截止阀一般开闭频繁,速度快的工艺特点,防止阀杆弯曲变形失效而减短阀门寿命;

2、可选择单作用气缸 或者双作用气缸以使用不同的工艺要求;

3、选用不同的阀门主体材料可使用于空气、水、蒸汽、油及硝酸、醋酸等对种介质流体;

4、选用防爆电磁阀可用于需要防爆的工作环境;

5、可根据客户要求选用不同的零部件用于特殊工艺环境

气动截止阀产品执行标准

产品规范
Product
specification
设计与制造
Design
manufacture
结构长度
Structure
length
压力-温度
Pressure
temperature
法兰尺寸
Flange size
检验与实验
Inspection experiment
API 600
GB/T 12235
ANSI B16.10
GB/T 12221
ANSI B16.34
GB/T 9131
ANSI B16.5
JB/T 79
HG 20592
API 598
GB/T 13927
JB/T 9094

气动截止阀主要零件材质

序号
NO.
零件名称
Parts name
材料 Material
WCB/Trim 1 WCB/Trim 5 WCB/Trim 8 CF8/304 CF8M/316
1 阀体 Body A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M
2 阀座 Seat A105+13Cr A105+STL A105+13Cr A351 CF8 A351 CF8M
3 阀瓣 Disc A216 WCB+13Cr A216 WCB+STL A216 WCB+STL A351 CF8 A351 CF8M
4 阀杆 Stem A182 F6a A182 F6a A182 F6a A182 F304 A182 F316
5 阀瓣盖 Disc cover A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M
6 阀盖螺母 Bonnet nut A194 2H A194 2H A194 2H A194 8 A194 8M
7 阀盖螺柱 Bonnet stud A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M
8 垫片 Gasket Soft lron+Graphite or 304+Graphite 304+Graphite 316+Graphite
9 上密封座 Upper seal A182 F6a A182 F6a A182 F6a A351 CF8 A351 CF8M
10 阀盖 Bonnet A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M
11 填料 Filler 柔性石墨 Flexible graphite
12 销 Pin ASTM A36 ASTM A36 ASTM A36 304SS 316SS
13 螺钉 Screw A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M
14 压套 Gland A182 F6a A182 F6a A182 F6a A182 F304 A182 F316
15 压板 Press plate A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M
16 吊环螺母 Ring nut A194 2H A194 2H A194 2H A194 8 A194 8M
17 阀杆螺母 Stem nut A194 2H A194 2H A194 2H A194 8 A194 8M
18 手轮 Hand wheel 球墨铸铁 Ductile iron
19 锁紧螺母 Hand wheel nut 碳钢 Carbon steel

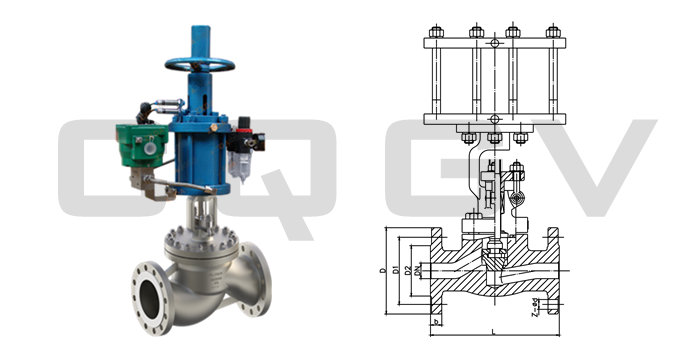

气动截止阀主要外形尺寸

压力级
MPa
公称通径
DN
尺寸 Dimension
L D D1 D2 b f Z-d
J641H
1.6MPa
15 130 95 65 45 14 2 4-14
20 150 105 75 55 16 2 4-14
25 160 115 85 65 16 2 4-14
32 180 135 100 78 18 2 4-18
40 200 145 110 85 18 2 4-18
50 230 160 125 100 20 3 4-18
65 290 180 145 120 20 3 4-18
80 310 195 160 135 20 3 8-18
100 350 215 180 155 22 3 8-18
125 400 245 210 185 22 3 8-18
150 480 280 240 210 24 3 8-23
200 600 335 295 265 26 3 12-23
250 650 405 355 320 28 3 12-25
300 750 460 410 375 30 4 12-25
J641H
2.5MPa
15 130 95 65 45 14 2 4-14
20 150 105 75 55 16 2 4-14
25 160 115 85 65 16 2 4-14
32 180 135 100 78 18 2 4-18
40 200 145 110 85 18 2 4-18
50 230 160 125 100 22 3 4-18
65 290 180 145 120 22 3 8-18
80 310 195 160 135 24 3 8-18
100 350 230 190 160 26 3 8-23
125 400 270 220 188 26 3 8-25
150 480 300 250 218 28 3 8-25
200 600 360 310 278 30 3 12-25
250 650 425 370 332 32 3 12-30
300 750 485 430 390 34 4 16-30
J641H
4.0MPa
15 130 95 65 45 14 2 4-14
20 150 105 75 55 16 2 4-14
25 160 115 85 65 16 2 4-14
32 180 135 100 78 18 2 4-18
40 200 145 110 85 18 2 4-18
50 230 160 125 100 20 3 4-18
65 290 180 145 120 22 3 8-18
80 310 195 160 135 24 3 8-18
100 350 230 190 160 24 3 8-23
125 400 270 220 188 26 3 8-25
150 480 300 250 218 28 3 8-25
200 600 375 320 282 34 3 12-30
J641H
6.4MPa
15 170 105 75 55 18 2 4-14
20 190 125 90 68 20 2 4-14
25 210 135 100 78 22 2 4-18
32 230 150 110 82 24 2 4-18
40 260 165 125 95 24 2 4-23
50 300 175 135 105 26 3 4-23
65 340 200 160 130 26 3 8-23
80 380 210 170 140 28 3 8-23
100 430 250 200 168 30 3 8-25
125 500 295 240 202 34 3 8-30
150 550 340 280 240 36 3 8-34
200 650 405 345 300 42 3 12-34

订货须知:

一、①气动截止阀产品名称与型号
    ②气动截止阀口径,压力,材质,连接方式及介质和温度。
    ③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定气动截止阀型号,请按气动截止阀型号直接向秦工阀门销售部订购0577-67952199,0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门技术专家0577-67952209为您审核把关。
