产品简介

----------------------------------------------------------------------

中线软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。

中线软密封蝶阀产品特点

9、驱动方式可选择手动、电动或气动。

中线软密封蝶阀性能参数

公称通径DN(mm)		40～1200
公称压力PN(MPa)		1.0～1.6
公称压力Ps(MPa)	强度试验	1.5～2.4
	密封试验	1.1～1.76
主要    零件	阀体	HT200、QT450、WCB、CF8、CF8M、CF3M
	阀板	球铁镀镍、球铁镀尼龙、CF8、CF8M、CF3M、2507、1.4469、1.4529全衬胶板等
	密封圈	EPDM、NBR、PTFE、氟橡胶等
连接形式		对夹式、法兰式

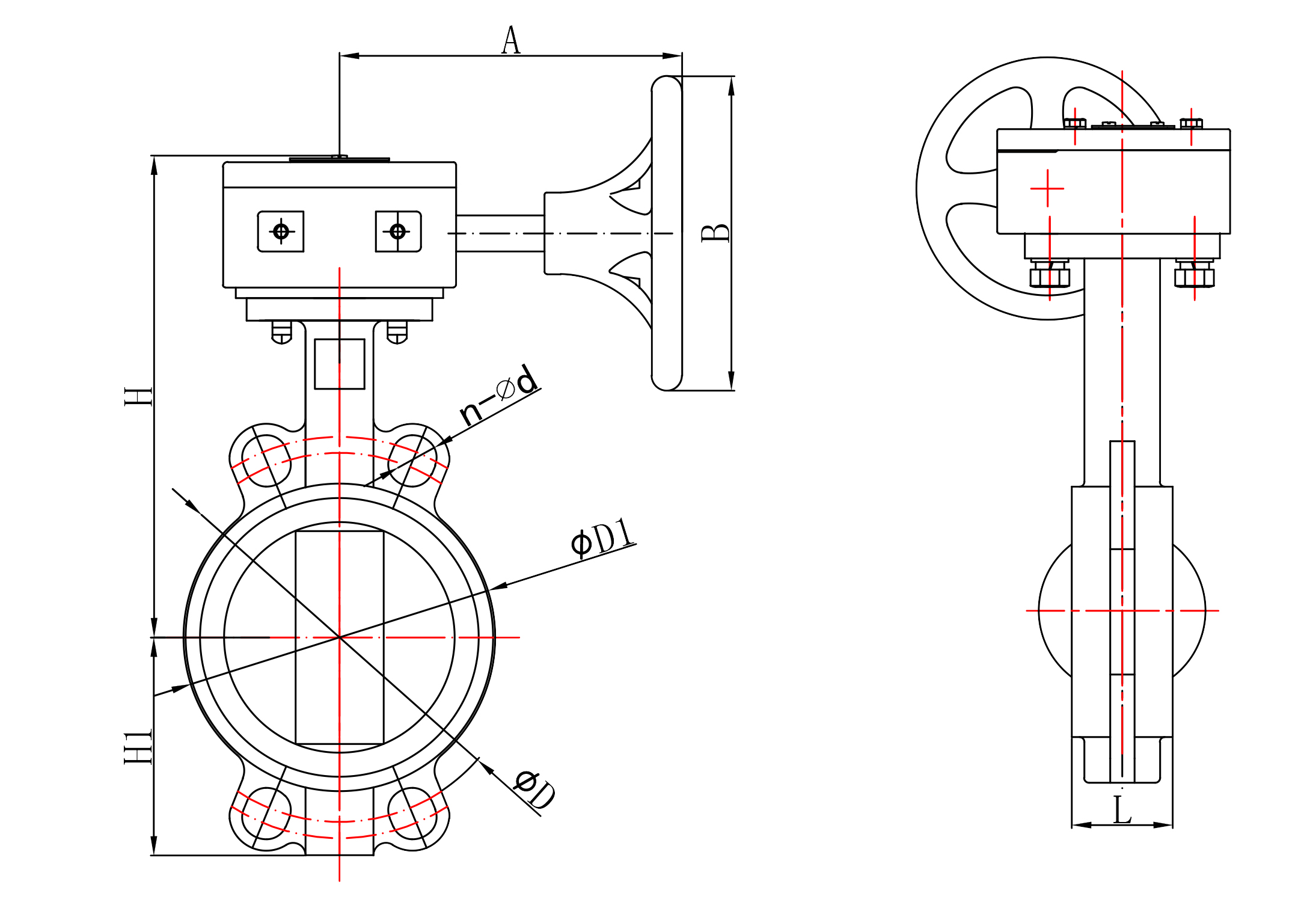

中线软密封蝶阀外形结构尺寸

通径（mm）	安装尺寸
	A	B	L	H1	H	ΦD1	ΦD		n--Φd
							PN10	PN16
DN40	148	136	34	65	174	89	110	110	4--20
DN50	148	136	42	70	192	97	125	125	4--20
DN65	148	136	45	72	206	112	145	145	4--20
DN80	148	136	45	90	217	127	160	160	4--20
DN100	148	136	52	108	232	160	180	180	4--23
DN125	148	136	55	120	222	188	210	210	4--23
DN150	148	136	56	134	272	216	240	240	4--23
DN200	193	263	61	166	317	268	295	295	4--23
DN250	193	263	66	206	356	330	355	350	4--23
DN300	210	263	77	234	381	384	410	400	4--23
DN350	210	263	77	265	419	422	470	460	4--23
DN400	301	400	86	297	475	473	525	515	4--26
DN450	301	400	104	331	301	526	585	565	4--26
DN500	215	300	130	361	317	599	650	620	4--26
DN600	334	300	152	459	334	693	770	725	4--30

订货须知：

一、①对夹蝶阀产品名称与型号
    ②对夹蝶阀口径，压力，材质，连接方式及介质和温度。
    ③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定对夹蝶阀型号，请按对夹蝶阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
