API美标蝶阀

API美标蝶阀

  • 销售热线:0577-67952199
  • 销售热线:0577-67358500
  • 技术选型:0577-67952209
  • 产品详情

  • 联系我们

API美标蝶阀


API美标蝶阀


产品型号:815L/830L


公称压力:Class150LB-600LB


适用温度:-29~425℃


适用介质:水、蒸汽、油品





产品简介

----------------------------------------------------------------------

美标凸耳蝶阀和美标法兰蝶阀主要结构特征为对夹式和法兰式三偏心 结构,而81 5/830L系列蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。美标凸耳蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑,给排水等管道上。其特点为:由于采用的是三偏心结构,密闭性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命,确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点。

美标凸耳蝶阀执行标准

产品规范
Product
specification
设计与制造
Design
manufacture
结构长度
Structure
length
连接尺寸
Connection
size
检验与实验
Inspection
experiment
API 609
ASME B16.34
API 609
ASME B16.10
ANSI B16.5 API 598

美标凸耳蝶阀主要技术参数

公称通径

DN(mm)

830W

830L

2″-36″

2″-36″

公称压力 Nominal pressure

PN(MPa)

150Lb

300Lb

试验压力Ps(MPa)

强度试验

3.0

7.5

密封试验

2.2

5.5

适用介质

水、蒸汽、油品、海水等

适用温度

-29-425℃

美标凸耳蝶阀主要零件材料

序号
NO.
零件名称
Parts name
材料 Material
A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M
1 阀体 Body A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M
2 键 Key A182 F6a 25Cr2MoV 25Cr2MoV A182 F304 A182 F316
3 阀杆 Stem  A182 F6a 25Cr2MoV 25Cr2MoV A182 F304 A182 F316
4 蝶板 Butterfly board A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M
5 密封圈 Seal ring 304/316+石墨 Graphite      304/316+PTFE
6 压板 Platen A105 A182 F22 A182 F22 A182 F304 A182 F316
7 螺钉 Screw A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
8 螺柱 Bolt A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
9 底盖 Bottom cover A105 A182 F22 A182 F22 A182 F304 A182 F316
10 垫片 Gasket 柔性石墨 Flexible graphite PTFE PTFE
11 下轴套 Lower bushing 304+PTFE 304+PTFE 304+PTFE 304+PTFE 316+PTFE
12 上轴套 Upper bushing 304+PTFE 304+PTFE 304+PTFE 304+PTFE 316+PTFE
13 填料垫 Packing pad A182 F304 A182 F304 A182 F304 A182 F304 A182 F316
14 填料 Filler 柔性石墨 Flexible graphite PTFE PTFE
15 螺栓 Bolt A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
16 填料压套 Packing sleeve A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M
17 螺母 Nut A194 2H A194 7 A194 7 A194 8 A194 8M
18 螺栓 Bolt A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
19 支架 Support A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M

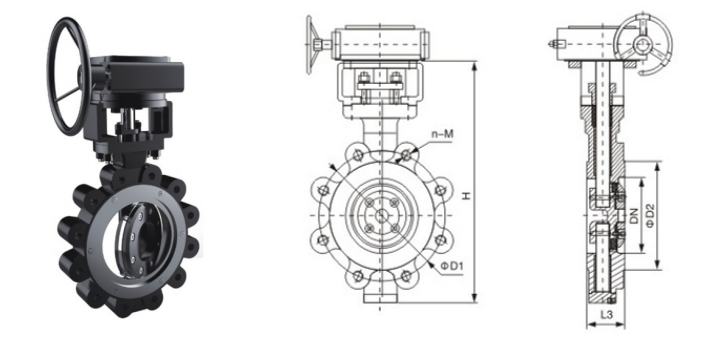

美标凸耳蝶阀外形结构尺寸


815L  150LB 830L  300LB
规格 Size 尺寸 Dimension 规格 Size 尺寸 Dimension
DN NPS L D1 D2 n-d0 DN NPS L D1 D2 n-d0
50 2 43 120.5 92 4-19 50 2 43 127 92 8-19
65 2-1/2 46 139.7 105 4-19 65 2-1/2 46 149 105 8-22
80 3 49 152.5 127 4-19 80 3 49 168 170 8-22
100 4 56 190.5 157 8-19 100 4 56 200 157 8-22
125 5 64 215.9 186 8-22 125 5 64 235 186 8-22
150 6 70 241.5 261 8-22 150 6 70 270 216 12-22
200 8 71 298.5 270 8-22 200 8 71 330 270 12-25
250 10 76 362 324 12-25 250 10 76 387.4 324 16-28.5
300 12 86 431.8 381 12-25 300 12 86 450.8 381 16-31.8
350 14 92 476.2 412.8 12-28.5 350 14 92 514.4 412.8 20-31.6
400 16 102 539.8 469.9 16-28.5 400 16 102 571.5 469.9 20-35
450 18 114 577 533.4 16-31.8 450 18 114 628.6 533.4 24-35
500 20 127 635 584.2 20-31.8 500 20 127 685.8 584.2 24-35
600 24 154 749.3 692.2 20-35 600 24 154 812.8 692.2 24-41.1
700 28 165 795.5 762 40-22 700 28 165 857 787 36-35.5
800 32 190 900 864 48-22 800 32 190 978 902 32-42
900 36 203 1009.5 972 44-26 900 36 203 1089 1010 32-45

 订货须知:
一、①美标蝶阀产品名称与型号
    ②美标蝶阀口径,压力,材质,连接方式及介质和温度。
    ③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定美标蝶阀型号,请按美标蝶阀型号直接向秦工阀门销售部订购0577-67952199,0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门技术专家0577-67952209为您审核把关。
