PXH44H斜盘式止回阀

PXH44H斜盘式止回阀

  • 销售热线:0577-67952199
  • 销售热线:0577-67358500
  • 技术选型:0577-67952209
  • 产品详情

  • 联系我们

PXH44H斜盘式止回阀


PXH44H斜盘式止回阀


产品型号:PXH44H


公称压力:Class150LB-600LB


适用温度:-29℃~425℃


适用介质:水、蒸汽、天然气、油品





产品简介

----------------------------------------------------------------------

斜盘式止回阀有一种圆盘式的关闭件,阀瓣绕摇杆轴旋转,并与阀座面偏置。阀瓣转下与阀座密合时关闭,开启时阀瓣从阀座上升起。由于整个阀瓣的重心移动轨迹只在全开与关闭位置之间,行程很短,所以斜盘止回阀的关闭很快。斜盘式止回阀的阀瓣是安装在阀轴上的碟状斜盘,阀座为特制的浮动、弹性金属硬密封阀座,从而保证阀座能与阀瓣自动调节对位。

斜盘式止回阀特点

1、止回阀的撞击现象,是由于在流体倒流之前,阀门的阀瓣没有到达关闭位置造成的。斜盘式止回阀能够迅速关闭是由于阀瓣的运行距离很短,因此能够迅速到达阀座位置,从而最大限度减小撞击现象。
2、斜盘式止回阀适用于防止水平或垂直管路上的流体倒流。在垂直管路,或水平到垂直之间的任何倾斜角度的管路上,这些止回阀仅适用于介质流向朝上的管路。
3、斜盘式止回阀自动运作。其在流体流速压力下开启,在重力作用下关闭。阀座密封负载和紧密性与反压力相关。如果流速压力不足以将阀门支撑在敞开的、稳定的位置,则阀瓣和其他活动部件将会持续振动。为了避免出现运动部件的过早磨损、噪声或振动运行,就要根据流体状态选择止回阀的通径。

斜盘式止回阀设计规范

产品规范
Product specification
设计与制造
Design manufacture
结构长度
Structure length
压力-温度
Pressure temperature
法兰尺寸
Flange size
检验与实验
Inspection experiment
ASME B16.34 ANSI B16.10 ANSI B16.34 ANSI B16.5 API1598

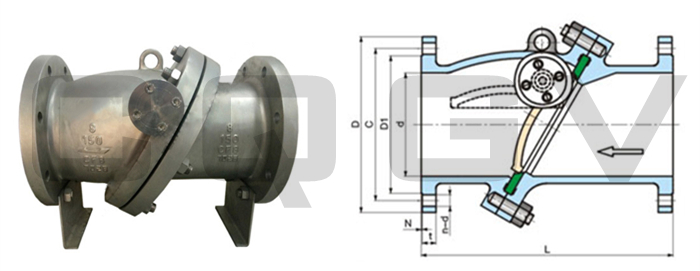

斜盘式止回阀结构尺寸


磅级
Class
规格 Size 尺寸 Dimension
DN NPS L D C D1 b f Z-d0
RF RTJ
150LB 50 2 203 216 152 120.5 92 16 1.6 4-19
65 2-1/2 216 229 178 139.7 105 18 1.6 4-19
80 3 241 254 190 152.5 127 19 1.6 4-19
100 4 292 305 229 190.5 157 24 1.6 8-19
125 5 330 343 254 215.9 186 24 1.6 8-22
150 6 356 368 279 241.5 261 26 1.6 8-22
200 8 495 508 343 298.5 270 29 1.6 8-22
250 10 622 635 406 362 324 31 1.6 12-25
300 12 699 711 483 431.8 381 31.8 1.6 12-25
350 14 787 800 533 476.2 412.8 35 1.6 12-28.5
400 16 864 876 597 539.8 469.9 36.6 1.6 16-28.5
450 18 978 991 635 577 533.4 39.7 1.6 16-31.8
500 20 978 991 589 635 584.2 42.9 1.6 20-31.8
600 24 1295 1308 813 749.3 692.2 47.7 1.6 20-35
300LB 50 2 267 283 165 127 92 22 1.6 8-19
65 2-1/2 292 308 190 149 105 25 1.6 8-22
80 3 318 333 210 168 170 29 1.6 8-22
100 4 356 371 254 200 157 32 1.6 8-22
125 5 400 416 279 235 186 35 1.6 8-22
150 6 445 460 318 270 216 37 1.6 12-22
200 8 533 549 381 330 270 41 1.6 12-25
250 10 622 638 444 387.4 324 47.6 1.6 16-28.5
300 12 711 727 521 450.8 381 50.8 1.6 16-31.8
350 14 838 854 584 514.4 412.8 53.8 1.6 20-31.6
400 16 964 879 648 571.5 469.9 57.2 1.6 20-35
450 18 978 994 713 628.6 533.4 60.5 1.6 24-35
500 20 1016 1035 775 685.8 584.2 63.5 1.6 24-35
600 24 1346 1368 914 812.8 692.2 69.9 1.6 24-41.1
600LB 50 2 292 295 165 127 92 25.4 6.4 8-19
65 2-1/2 330 333 190 149 105 29 6.4 8-22
80 3 356 359 210 168 127 32 6.4 8-22
100 4 432 435 273 216 157.2 38.5 6.4 8-25
125 5 508 511 330 266.7 185.7 44.5 6.4 8-28.5
150 6 559 562 356 292.1 215.9 47.8 6.4 12-28.5
200 8 660 664 419 349.2 269.5 55.6 6.4 12-31.8
250 10 787 791 508 431.8 323.8 63.5 6.4 16-35
300 12 838 841 559 489 381 66.5 6.4 20-35
350 14 889 892 603 527 412.8 69.9 6.4 20-38.1
400 16 991 994 686 603.2 469.9 76.2 6.4 20-41.1
450 18 1092 1095 743 654 533.4 82.6 6.4 20-44.5
500 20 1194 1200 813 723.9 584.2 88.9 6.4 24-44.5
600 24 1397 1407 940 838.2 692.2 101.6 6.4 24-50.8
