Z941H电动闸阀
|
产品型号：Z941H-16C
|
公称压力：PN10-PN320
|
适用温度：-29-425℃
|
适用介质：水、蒸汽、油品
|
产品简介
----------------------------------------------------------------------
Z941H电动闸阀动作力距比电动阀门大，电动阀门开关动作速度可以调整，结构简单，易维护，动作过程中因气体本身的缓冲特性，不易因卡住而损坏，但必须有气源，且其控制系统也比电动阀门复杂。 电动闸阀响应灵敏，安全可靠，很多对控制要求高的厂专为气动仪表控制元件设置压缩空气站。电动的就是要电。并能控制其流量的装置。
电动闸阀的用途
用于液体、气体和风系统管道介质流量的模拟量调节，是AI控制。在大型阀门和风系统的控制中也可以用电动阀做两位开关控制。可以有AI反馈信号，可以由DO或AO控制，比较见于大管道和风阀等。
开关形式：
电动阀的驱动一般是用电机，开或关动作完成需要一定的时间模拟量的，可以做调节。
工作性质：
电动阀的驱动一般是用电机，比较耐电压冲击。电磁阀是快开和快关的，一般用在小流量和小压力，要求开关频率大的地方电动阀反之。电动闸阀的开度可以控制，状态有开、关、半开半关，可以控制管道中介质的流量而电磁阀达不到这个要求。 气动闸阀：借助压缩空气驱动的阀门。
适用工艺：
电动阀一般用于调节，也有开关量的，比如：风机盘管末端。
电动闸阀的具体分析中国电动阀门产品市场随着科学技术的不断发展，也在向高技术含量、高参数、耐强腐蚀、高寿命方向发展。根据对国内外电动阀门技术的分析和国内外电动阀门市场需求的分析，研究出近几年来各行业用工业电动阀门及电动阀门行业高新技术发展趋势及投资方向
电动闸阀的特点
1、流体阻力小,密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制,不扰流、不降低压力。
4、形体简单,结构长度短，制造工艺性好，适用范围广。
2、开闭较省力。
3、介质流向不受限制,不扰流、不降低压力。
4、形体简单,结构长度短，制造工艺性好，适用范围广。
电动闸阀性能参数
| 型号 | 公称压力 PN(MPa) |
阀体试验压力 PN(MPa) |
工作温度（ ℃ ） | ||||||||
| 120 | 200 | 225 | 250 | 300 | 350 | 400 | 425 | ||||
| 强度试验 | 密封试验 | 工作压力 P(MPa) | |||||||||
| Z941H-16 | 1.6 | 2.4 | 1.6 | - | 1.6 | - | 1.5 | 1.3 | 1.2 | 1.0 | 0.9 |
| Z941H-25 | 2.5 | 3.8 | 2.5 | - | 2.5 | - | 2.3 | 2.0 | 1.8 | 1.6 | 1.4 |
| Z941H-40 | 4.0 | 6.0 | 4.0 | - | 4.0 | - | 3.6 | 3.2 | 2.8 | 2.6 | 2.2 |
| Z941H-64 | 6.4 | 9.6 | 6.4 | - | 6.4 | - | 5.7 | 5.2 | 4.6 | 3.8 | 3.6 |
电动闸阀产品执行标准
|
产品规范 Product specification |
设计与制造 Design manufacture |
结构长度 Structure length |
压力-温度 Pressure temperature |
法兰尺寸 Flange size |
检验与实验 Inspection experiment |
|
API 600 API 6D GB/T 12234 |
ANSI B16.10 API 6D GB/T 12221 |
ANSI B16.34 GB/T 9131 |
ANSI B16.5
GB/T 9113
HG 20592
|
API1598 API 6D GB/T 13927 |
电动闸阀主要零件材质
|
序号 NO. |
零件名称 Parts name |
材料 Material | ||||
| WCB/Trim 1 | WCB/Trim 5 | WCB/Trim 8 | CF8/304 | CF8M/316 | ||
| 1 | 阀体 Body | A216 WCB | A216 WCB | A216 WCB | A351 CF8 | A351 CF8M |
| 2 | 垫片 Gasket | Soft lron+Graphite or 304+Graphite | 304+Graphite | 316+Graphite | ||
| 3 | 阀座 Seat | A105+13Cr | A105+STL | A105+13Cr | A351 CF8 | A351 CF8M |
| 4 | 闸板 Gate | A216 WCB+13Cr | A216 WCB+STL | A216 WCB+STL | A351 CF8 | A351 CF8M |
| 5 | 阀杆 Stem | A182 F6a | A182 F6a | A182 F6a | A182 F304 | A182 F316 |
| 6 | 上密封座 Upper seal | A182 F6a | A182 F6a | A182 F6a | A351 CF8 | A351 CF8M |
| 7 | 填料 Filler | 柔性石墨 Flexible graphite | ||||
| 8 | 压套 Compression sleeve | A182 F6a | A182 F6a | A182 F6a | A182 F304 | A182 F316 |
| 9 | 螺钉 Screw | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
| 10 | 螺母 Nut | A194 2H | A194 2H | A194 2H | A194 8 | A194 8M |
| 11 | 销 Pin | ASTM A36 | ASTM A36 | ASTM A36 | 304SS | 316SS |
| 12 | 压板 Press plate | A216 WCB | A216 WCB | A216 WCB | A351 CF8 | A351 CF8M |
| 13 | 螺柱 Stud | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
| 14 | 螺母 Nut | A194 2H | A194 2H | A194 2H | A194 8 | A194 8M |
| 15 | 阀盖 Bonnet | A216 WCB | A216 WCB | A216 WCB | A351 CF8 | A351 CF8M |
| 16 | 油杯 Nipple | 碳钢 Carbon steel | ||||
| 17 | 阀杆螺母 Stem nut | A439 D2 | ||||
| 18 | 压盖螺母 Gland nut | 碳钢 Carbon steel | ||||
| 19 | 手轮 Hand wheel | 球墨铸铁 Ductile iron | ||||
| 20 | 锁紧螺母 Hand wheel nut | 碳钢 Carbon steel | ||||
| 21 | 螺钉 Screw | A193 B7 | ||||

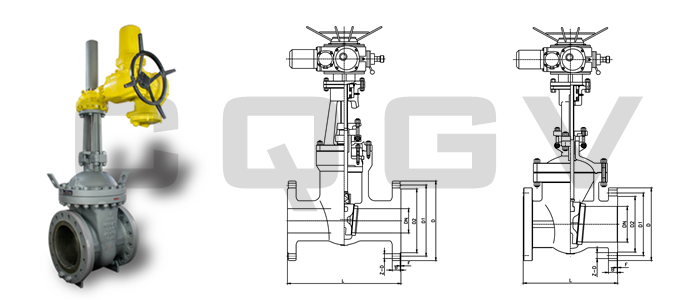

电动闸阀主要零件材质外形结构尺寸
|
压力级 MPa |
公称通径 DN |
尺寸 Dimension | ||||||||||
| L | D | D1 | D2 | B | F | Z-d | 电装型号 | L1 | H | D0 | ||
|
Z941H Z941Y Z941W 1.6MPa |
40 | 200 | 145 | 110 | 85 | 18 | 2 | 4-18 | DZW10 | 590 | 595 | 365 |
| 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-18 | DZW10 | 590 | 653 | 365 | |
| 65 | 265 | 180 | 145 | 120 | 20 | 3 | 4-18 | DZW10 | 590 | 665 | 365 | |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 | DZW15 | 590 | 725 | 365 | |
| 100 | 300 | 215 | 180 | 155 | 22 | 3 | 8-18 | DZW20 | 590 | 787 | 365 | |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-18 | DZW20 | 590 | 934 | 365 | |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-23 | DZW20 | 590 | 955 | 365 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 | DZW30 | 590 | 1105 | 365 | |
| 250 | 450 | 405 | 355 | 320 | 28 | 3 | 12-25 | DZW30 | 810 | 1343 | 470 | |
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-25 | DZW45 | 810 | 1516 | 470 | |
| 350 | 550 | 520 | 470 | 436 | 32 | 4 | 16-25 | DZW90 | 810 | 1678 | 470 | |
| 400 | 600 | 580 | 525 | 485 | 34 | 4 | 16-30 | DZW120 | 830 | 1937 | 550 | |
| 450 | 650 | 640 | 585 | 515 | 36 | 4 | 20-30 | DZW120 | 830 | 1937 | 550 | |
| 500 | 700 | 715 | 650 | 608 | 36 | 4 | 20-34 | DZW180 | 830 | 2234 | 550 | |
| 600 | 800 | 840 | 770 | 718 | 38 | 5 | 20-36 | DZW250 | 870 | 2432 | 320 | |
|
Z941H Z941Y Z941W 2.5MPa |
40 | 200 | 145 | 110 | 85 | 18 | 2 | 4-18 | DZW10 | 590 | 595 | 365 |
| 50 | 250 | 160 | 125 | 100 | 22 | 3 | 4-18 | DZW10 | 590 | 653 | 365 | |
| 65 | 265 | 180 | 145 | 120 | 22 | 3 | 8-18 | DZW10 | 590 | 665 | 365 | |
| 80 | 280 | 195 | 160 | 135 | 24 | 3 | 8-18 | DZW15 | 590 | 725 | 365 | |
| 100 | 300 | 230 | 190 | 160 | 26 | 3 | 8-23 | DZW20 | 590 | 787 | 365 | |
| 125 | 325 | 270 | 220 | 188 | 26 | 3 | 8-25 | DZW20 | 590 | 902 | 365 | |
| 150 | 350 | 300 | 250 | 218 | 28 | 3 | 8-25 | DZW30 | 590 | 955 | 365 | |
| 200 | 400 | 360 | 310 | 278 | 30 | 3 | 12-25 | DZW30 | 810 | 1105 | 470 | |
| 250 | 450 | 425 | 370 | 332 | 32 | 3 | 12-30 | DZW30 | 810 | 1343 | 470 | |
| 300 | 500 | 485 | 430 | 390 | 34 | 4 | 16-30 | DZW60 | 810 | 1516 | 470 | |
| 350 | 550 | 550 | 490 | 448 | 38 | 4 | 16-34 | DZW90 | 830 | 1678 | 550 | |
| 400 | 600 | 610 | 550 | 505 | 40 | 4 | 16-34 | DZW120 | 830 | 1849 | 550 | |
| 450 | 650 | 660 | 600 | 555 | 44 | 4 | 20-34 | DZW120 | 830 | 1937 | 550 | |
| 500 | 700 | 730 | 660 | 610 | 48 | 4 | 20-41 | DZW180 | 870 | 2234 | 320 | |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-41 | DZW250 | 870 | 2432 | 320 | |
|
Z941H Z941Y Z941W 4.0MPa |
40 | 200 | 145 | 110 | 85 | 18 | 2 | 4-18 | DZW10 | 590 | 630 | 365 |
| 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-18 | DZW10 | 590 | 691 | 365 | |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | DZW10 | 590 | 711 | 365 | |
| 80 | 310 | 195 | 160 | 135 | 24 | 3 | 8-18 | DZW15 | 590 | 775 | 365 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | DZW20 | 590 | 871 | 365 | |
| 125 | 400 | 270 | 220 | 188 | 26 | 3 | 8-25 | DZW20 | 590 | 948 | 365 | |
| 150 | 450 | 300 | 250 | 218 | 28 | 3 | 8-25 | DZW30 | 810 | 1028 | 470 | |
| 200 | 550 | 375 | 320 | 282 | 34 | 3 | 12-30 | DZW30 | 810 | 1325 | 470 | |
| 250 | 650 | 445 | 385 | 345 | 38 | 3 | 12-34 | DZW45 | 810 | 1400 | 470 | |
| 300 | 750 | 510 | 450 | 408 | 42 | 4 | 16-34 | DZW60 | 830 | 1653 | 550 | |
| 350 | 850 | 570 | 510 | 465 | 46 | 4 | 16-34 | DZW90 | 830 | 1791 | 550 | |
| 400 | 960 | 655 | 585 | 535 | 50 | 4 | 16-41 | DZW120 | 870 | 2092 | 320 | |
| 500 | 1150 | 755 | 0.67 | 612 | 57 | 4 | 20-48 | DZW250 | 870 | 2465 | 320 | |
| 600 | 1350 | 890 | 795 | 730 | 62 | 5 | 20-48 | DZW350 | 1170 | - | 570 | |
|
Z941H Z941Y Z941W 6.4MPa |
40 | 240 | 165 | 125 | 95 | 24 | 2 | 4-23 | DZW10 | 590 | 665 | 365 |
| 50 | 250 | 175 | 135 | 105 | 26 | 3 | 4-23 | DZW10 | 590 | 790 | 365 | |
| 65 | 290 | 200 | 160 | 130 | 26 | 3 | 8-23 | DZW10 | 590 | 840 | 365 | |
| 80 | 310 | 210 | 170 | 140 | 28 | 3 | 8-23 | DZW20 | 590 | 890 | 365 | |
| 100 | 350 | 250 | 200 | 168 | 30 | 3 | 8-25 | DZW20 | 590 | 1020 | 365 | |
| 125 | 400 | 295 | 240 | 202 | 34 | 3 | 8-30 | DZW30 | 590 | 1100 | 365 | |
| 150 | 450 | 340 | 280 | 240 | 36 | 3 | 8-34 | DZW30 | 810 | 1290 | 470 | |
| 200 | 550 | 405 | 345 | 300 | 42 | 3 | 12-34 | DZW60 | 810 | 1470 | 470 | |
| 250 | 650 | 470 | 400 | 352 | 46 | 3 | 12-36 | DZW90 | 830 | 1500 | 550 | |
| 300 | 750 | 530 | 460 | 415 | 52 | 4 | 16-36 | DZW90 | 830 | 1820 | 550 | |
| 350 | 850 | 595 | 525 | 475 | 56 | 4 | 16-41 | DZW120 | 870 | 2216 | 320 | |
| 400 | 950 | 670 | 585 | 525 | 60 | 4 | 16-42 | DZW180 | 870 | 2838 | 320 | |
| 500 | 1150 | 800 | 705 | 640 | 68 | 4 | 20-48 | DZW250 | 1170 | 3320 | 570 | |
| 600 | 1350 | 930 | 820 | 750 | 70 | 5 | 20-58 | DZW500 | 1170 | 3684 | 570 | |
订货须知：
一、①法兰电动闸阀产品名称与型号
②法兰电动闸阀口径，压力，材质，连接方式及介质和温度。
③电动执行器的品牌要求，如开关型，防爆型，调节型，电压，带不带远程和就地开关等。
④是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定电动闸阀型号及品牌，请按电动闸阀型号品牌直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
气动闸阀主要零件材质外形结构尺寸 一、①法兰电动闸阀产品名称与型号
②法兰电动闸阀口径，压力，材质，连接方式及介质和温度。
③电动执行器的品牌要求，如开关型，防爆型，调节型，电压，带不带远程和就地开关等。
④是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定电动闸阀型号及品牌，请按电动闸阀型号品牌直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
