当前位置:主页 > 产品中心 > 球阀 >
三片式锻钢法兰球阀

三片式锻钢法兰球阀

  • 销售热线:0577-67952199
  • 销售热线:0577-67358500
  • 技术选型:0577-67952209
  • 产品详情

  • 联系我们

三片式锻钢法兰球阀


三片式锻钢法兰球阀


产品型号:Q41F/Q41Y


公称压力:Class150LB-1500LB


适用温度:-29℃~450℃


适用介质:水、蒸汽、油品





产品简介

----------------------------------------------------------------------

三段式锻钢球阀阀体结构为三段式设计,适用于高温,高压的管路上面。在正常关闭,开启的情况下确保了阀体不变形,在高温高压工况下,阀门能有效补偿内件受热膨胀,避免因高浊而导致的卡阻,适合于中小口径高温高压使用场合。小口径的球体表面采用特殊表面硬化处理,阀座整体用特种硬质材料或局部堆焊硬质材料,确保密封圈之间有合适的硬度差,因此适合固体颗粒和磨料介质。由于密封填料方面采用柔性石墨,金属缠绕式垫片,能用于高温、高压工况,并具有耐火烧功能。

锻钢球阀的特点

  1.流体阻力小,全通径的球阀基本没有流阻。
  2.结构简单、体积小、重量轻。
  3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
  4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
  5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
  6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
  7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
  8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

锻钢球阀执行标准

产品规范
Product
specification
设计与制造
Design
manufacture
结构长度
Structure
length
焊接连接
Welded
connection
法兰尺寸
Flange size
检验与实验
Inspection
experiment
BS 5351
ASME B16.34
ANSI B16.10 ASME B16.25 ANSI B16.5 API 598

锻钢球阀主要零配件材质

序号
NO.
零件名称
Parts name
材料 Material
A105 F304 F316 F316L
1 阀体 Body SS304 SS304 SS316 SS316L
2 阀座 Seat PTFE、RPTFE、NYLON、STL
3 球体 Ball SS304 SS304 SS316 SS316L
4 阀盖 Cover A105 F304 F316 F316L
5 垫片 Gasket PTFE、柔性石墨 Flexible Graphite
6 阀杆 Stem  SS304 SS304 SS316 SS316L
7 垫片 Gasket PTFE、柔性石墨 Flexible Graphite
8 O型圈 O-ring Viton Viton Viton Viton
9 填料 Filler 柔性石墨 Flexible Graphite
10 压套 Compression sleeve SS304 SS304 SS316 SS316L
11 定位片 Positioning pieces A283D、STAINLESS、STEEL
12 手柄 Handle A283D、STAINLESS、STEEL
13 螺钉 Screw A193 B7 A193 B8 A193 B8M A193 B8M
14 螺母 Nut A193 B7 A193 B8 A193 B8M A193 B8M

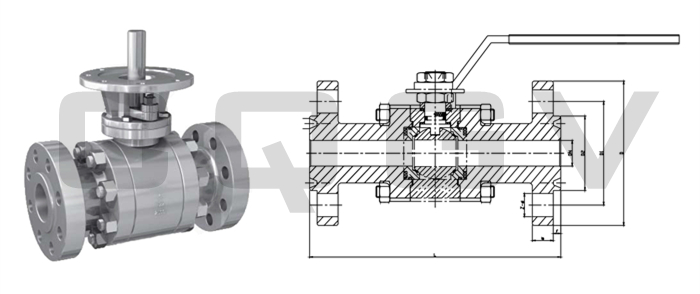

锻钢球阀主要连接尺寸


磅级
Class
规格 Size 尺寸 Dimension
L D D1 D2 b f Z-d
DN NPS RF RTJ
150LB 15 1/2 108 119 89 60.5 35 11.5 1.6 4-15
20 3/4 117 130 98 70 43 11.5 1.6 4-15
25 1 127 140 108 79.5 51 12 1.6 4-15
32 1-1/4 140 153 117 89 64 13 1.6 4-15
40 1-1/2 165 178 127 98.5 73 15 1.6 4-15
50 2 178 191 152 120.5 92 16 1.6 4-19
65 2-1/2 190 203 178 139.7 105 18 1.6 4-19
80 3 203 216 190 152.5 127 19 1.6 4-19
100 4 229 242 229 190.5 157 24 1.6 8-19
300LB 15 1/2 140 151 95 66.5 35 14.3 1.6 4-15
20 3/4 152 165 117 82.5 43 15.9 1.6 4-19
25 1 165 178 124 89 51 17.5 1.6 4-19
32 1-1/4 178 191 133 98.5 64 19.1 1.6 4-19
40 1-1/2 190 203 156 114.5 73 20.7 1.6 4-22
50 2 216 232 165 127 92 22 1.6 8-19
65 2-1/2 241 257 190 149 105 25 1.6 8-22
80 3 283 299 210 168 170 29 1.6 8-22
100 4 305 321 254 200 157 32 1.6 8-22
600LB 15 1/2 165 165 95 66.5 35 14.3 6.4 4-16
20 3/4 190 190 118 82.5 43 15.9 6.4 4-19
25 1 216 216 124 89 51 17.5 6.4 4-19
32 1-1/4 229 229 133 98.5 64 21 6.4 4-19
40 1-1/2 241 241 156 114.5 73 22.3 6.4 4-22
50 2 292 292 165 127 92 25.4 6.4 8-19
65 2-1/2 330 333 190 149 105 29 6.4 8-22
80 3 356 359 210 168 127 32 6.4 8-22
100 4 432 435 273 216 157.2 38.5 6.4 8-25
900LB 15 1/2 216 165 121 82.5 35 22.5 6.4 4-23
20 3/4 229 190 130 89 43 25.5 6.4 4-23
25 1 254 216 149 101.6 51 29 6.4 4-26
32 1-1/4 279 241 159 111.1 64 29 6.4 4-26
40 1-1/2 305 292 178 123.8 73 32 6.4 4-29
50 2 368 371 216 165.1 92 38.5 6.4 8-26
1500LB 15 1/2 216 165 121 82.5 35 22.5 6.4 4-23
20 3/4 229 190 130 89 43 25.5 6.4 4-23
25 1 254 216 149 101.6 51 29 6.4 4-26
32 1-1/4 279 241 159 111.1 64 29 6.4 4-26
40 1-1/2 305 292 178 123.8 73 32 6.4 4-29
50 2 368 371 216 165.1 92 38.5 6.4 8-26
订货须知:
一、①三片式锻钢法兰球阀产品名称与型号
    ②三片式锻钢法兰球阀口径,压力,材质,连接方式及介质和温度。
    ③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定三片式锻钢法兰球阀型号,请按三片式锻钢法兰球阀型号直接向秦工阀门销售部订购0577-67952199,0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门技术专家0577-67952209为您审核把关。
