QJ41SM高温球阀
|
产品型号：QJ41SM/QQ41SM/QZ41SM
|
公称压力：PN16-PN64
|
适用温度：-29℃-350℃
|
适用介质：导热油、水、蒸汽、气体、油品等
|
产品简介
----------------------------------------------------------------------
QJ41SM高温球阀是本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“秦工”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃
一体式高温球阀性能参数
|
型号
|
公称压力
(MPa) |
强度试验压力
(MPa) |
密封试验压
(MPa) |
适用温度
(℃) |
适用介质
|
|
QJ41PPL-16C/P
|
1.6
|
2.4
|
1.8
|
-28～+300 (M/F)
|
导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
|
|
QJ41PPL-16C/P
|
2.5
|
3.8
|
2.8
|
-28～+350 (PPN)
|
一体式高温球阀主要零部件材质
|
序号
|
零部件名称
|
材料
|
|
1
|
阀体
|
球墨铸铁、碳素钢、铸不锈钢
|
|
2
|
密封圈
|
(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
|
|
3
|
球
|
不锈钢
|
|
4
|
填料
|
聚四氟乙烯
|
|
5
|
填料压盖
|
QT450－10球墨铸铁
|
|
6
|
阀杆
|
碳素钢、铬不锈钢
|
|
7
|
手柄
|
碳钢
|

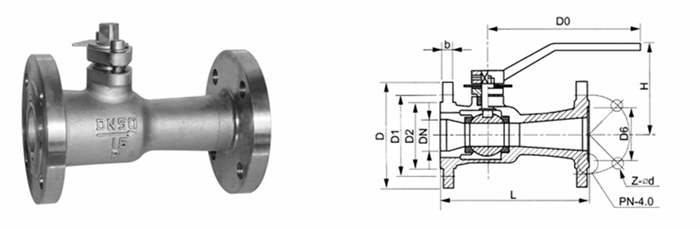

一体式高温球阀外形结构尺寸
|
压力级
MPa |
公称通径
DN |
尺寸 Dimension
|
||||||
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-d
|
||
|
PN1.6MPa
|
15
|
130
|
95
|
65
|
45
|
14
|
2
|
4-14
|
|
20
|
140
|
105
|
75
|
55
|
16
|
2
|
4-14
|
|
|
25
|
150
|
115
|
85
|
65
|
16
|
2
|
4-14
|
|
|
32
|
165
|
135
|
100
|
78
|
18
|
2
|
4-18
|
|
|
40
|
180
|
145
|
110
|
85
|
18
|
2
|
4-18
|
|
|
50
|
200
|
160
|
125
|
100
|
20
|
3
|
4-18
|
|
|
65
|
220
|
180
|
145
|
120
|
20
|
3
|
4-18
|
|
|
80
|
250
|
195
|
160
|
135
|
20
|
3
|
8-18
|
|
|
100
|
280
|
215
|
180
|
155
|
22
|
3
|
8-18
|
|
|
125
|
320
|
245
|
210
|
185
|
22
|
3
|
8-18
|
|
|
150
|
360
|
280
|
240
|
210
|
24
|
3
|
8-23
|
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12-23
|
|
|
PN2.5MPa
|
15
|
130
|
95
|
65
|
45
|
14
|
2
|
4-14
|
|
20
|
140
|
105
|
75
|
55
|
16
|
2
|
4-14
|
|
|
25
|
150
|
115
|
85
|
65
|
16
|
2
|
4-14
|
|
|
32
|
165
|
135
|
100
|
78
|
18
|
2
|
4-18
|
|
|
40
|
180
|
145
|
110
|
85
|
18
|
2
|
4-18
|
|
|
50
|
200
|
160
|
125
|
100
|
22
|
3
|
4-18
|
|
|
65
|
220
|
180
|
145
|
120
|
22
|
3
|
8-18
|
|
|
80
|
250
|
195
|
160
|
135
|
24
|
3
|
8-18
|
|
|
100
|
280
|
230
|
190
|
160
|
26
|
3
|
8-23
|
|
|
125
|
320
|
270
|
220
|
188
|
26
|
3
|
8-25
|
|
|
150
|
360
|
300
|
250
|
218
|
28
|
3
|
8-25
|
|
|
200
|
400
|
360
|
310
|
278
|
30
|
3
|
12-25
|
|
订货须知：
一、① 高温球阀产品名称与型号
②高温球阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定高温球阀型号，请按高温球阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定高温球阀型号，请按高温球阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
