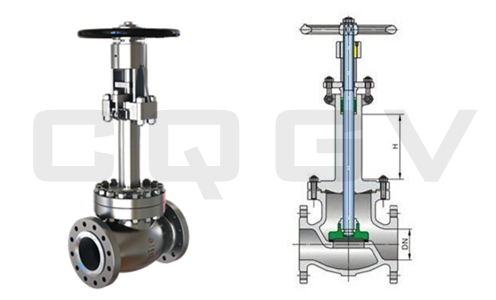

DJ41W低温截止阀

DJ41W低温截止阀

  • 销售热线:0577-67952199
  • 销售热线:0577-67358500
  • 技术选型:0577-67952209
  • 产品详情

  • 联系我们

DJ41W低温截止阀


DJ41W低温截止阀


产品型号:DJ41W/DJ41Y


公称压力:PN10-160MPa/Class150-2500LB


适用温度:-196℃~200℃


适用介质:液化天然气、液化石油气、液氮、液氨等





产品简介

----------------------------------------------------------------------

低温截止阀用于-196°C工作温度的低温环境中。这种类型的阀门广泛应用于低温工业应用,如液化天然气、液化石油气和空气隔离。低温截止阀工作原理在低温工作的材料要保证其低温性能,主要是保证其冷冲击强度。阀内件必须通过正确选材,使其具有足够的冷冲击强度,才能防止断裂。C和Cr的合金钢在低于-20℃时候很快失去抗冲击强度,所以使用温度分别限制在-30℃和-50℃。含Ni量为3.5%的镍钢可以使用到-100℃,含Ni量9%的镍钢可以使用到-196℃。奥氏体不锈钢、镍、蒙乃尔合金、哈氏合金、钛、铝合金及青铜可以使用到更低的温度(-273℃)。

低温截止阀产品特点:

1、阀门在低温介质及周围环境温度下应具有长时间工作的能力。

2、阀门不应成为低温系统的一个显著热源。这是因为热量的流入除降低热效率外,如流入过多,还会使内部流体急速蒸发,产生异常升压,造成危险。

3、低温介质不应对手轮操作及填料密封性能产生有害的影响。

4、直接与低温介质接触的阀门组合件应具有防爆和防火结构。

5、在低温下工作的阀门组合件无法润滑,所以需要采取结构措施,以防止摩擦件擦伤。

低温截止阀产品执行标准

产品规范
Product
specification
设计与制造
Design
manufacture
结构长度
Structure
length
法兰尺寸
Flange size
检验与实验
Inspection experiment
    ASME B16.34
    JB/T7749-95
ANSI B16.10
GB/T 12221
ANSI B16.5
HG 20592
API 598
GB/T 13927

低温截止阀主要外形结构尺寸


美标低温截止阀尺寸
磅级
Class
规格 Size 尺寸 Dimension
L D D1 D2 b f Z-d0
DN NPS RF RTJ
150LB 15 1/2 108 119 89 60.5 35 11.5 1.6 4-15
20 3/4 117 130 98 70 43 11.5 1.6 4-15
25 1 127 140 108 79.5 51 12 1.6 4-15
32 1-1/4 140 153 117 89 64 13 1.6 4-15
40 1-1/2 165 178 127 98.5 73 15 1.6 4-15
50 2 203 216 152 120.5 92 16 1.6 4-19
65 2-1/2 216 229 178 139.7 105 18 1.6 4-19
80 3 241 254 190 152.5 127 19 1.6 4-19
100 4 292 305 229 190.5 157 24 1.6 8-19
125 5 356 369 254 215.9 186 24 1.6 8-22
150 6 406 419 279 241.5 261 26 1.6 8-22
200 8 495 508 343 298.5 270 29 1.6 8-22
250 10 622 635 406 362 324 31 1.6 12-25
300 12 698 711 483 431.8 381 31.8 1.6 12-25
300LB 15 1/2 152 164 95 66.5 35 14.3 1.6 4-15
20 3/4 178 191 117 82.5 43 15.9 1.6 4-19
25 1 203 216 124 89 51 17.5 1.6 4-19
32 1-1/4 216 229 133 98.5 64 19.1 1.6 4-19
40 1-1/2 229 241 156 114.5 73 20.7 1.6 4-22
50 2 267 283 165 127 92 22 1.6 8-19
65 2-1/2 292 308 190 149 105 25 1.6 8-22
80 3 318 333 210 168 170 29 1.6 8-22
100 4 356 371 254 200 157 32 1.6 8-22
125 5 400 416 279 235 186 35 1.6 8-22
150 6 444 460 318 270 216 37 1.6 12-22
200 8 559 575 381 330 270 41 1.6 12-25
250 10 622 638 444 387.4 324 47.6 1.6 16-28.5
300 12 711 727 521 450.8 381 50.8 1.6 16-31.8
600LB 15 1/2 165 168 95 66.5 35 14.3 6.4 4-16
20 3/4 190 193 118 82.5 43 15.9 6.4 4-19
25 1 216 219 124 89 51 17.5 6.4 4-19
32 1-1/4 229 232 133 98.5 64 21 6.4 4-19
40 1-1/2 241 243 156 114.5 73 22.3 6.4 4-22
50 2 292 295 165 127 92 25.4 6.4 8-19
65 2-1/2 330 333 190 149 105 29 6.4 8-22
80 3 356 359 210 168 127 32 6.4 8-22
100 4 432 435 273 216 157.2 38.5 6.4 8-25
125 5 508 511 330 266.7 185.7 44.5 6.4 8-28.5
150 6 559 562 356 292.1 215.9 47.8 6.4 12-28.5
200 8 660 664 419 349.2 269.5 55.6 6.4 12-31.8
900LB 50 2 368 371 216 165.1 92 38.5 6.4 8-26
65 2-1/2 419 422 244 190.5 105 41.5 6.4 8-29
80 3 381 384 241 190.5 127 38.5 6.4 8-26
100 4 457 460 292 234.9 157.2 44.5 6.4 8-32
125 5 559 562 349 279.4 185.7 51 6.4 8-35
150 6 610 613 381 317.5 215.9 56 6.4 12-32
国标低温截止阀尺寸
压力级
MPa
公称通径
DN
尺寸 Dimension
L D D1 D2 b f Z-d
1.6MPa 15 130 95 65 45 14 2 4-14
20 150 105 75 55 16 2 4-14
25 160 115 85 65 16 2 4-14
32 180 135 100 78 18 2 4-18
40 200 145 110 85 18 2 4-18
50 230 160 125 100 20 3 4-18
65 290 180 145 120 20 3 4-18
80 310 195 160 135 20 3 8-18
100 350 215 180 155 22 3 8-18
125 400 245 210 185 22 3 8-18
150 480 280 240 210 24 3 8-23
200 600 335 295 265 26 3 12-23
250 650 405 355 320 28 3 12-25
300 750 460 410 375 30 4 12-25
2.5MPa 15 130 95 65 45 14 2 4-14
20 150 105 75 55 16 2 4-14
25 160 115 85 65 16 2 4-14
32 180 135 100 78 18 2 4-18
40 200 145 110 85 18 2 4-18
50 230 160 125 100 22 3 4-18
65 290 180 145 120 22 3 8-18
80 310 195 160 135 24 3 8-18
100 350 230 190 160 26 3 8-23
125 400 270 220 188 26 3 8-25
150 480 300 250 218 28 3 8-25
200 600 360 310 278 30 3 12-25
250 650 425 370 332 32 3 12-30
300 750 485 430 390 34 4 16-30
4.0MPa 15 130 95 65 45 14 2 4-14
20 150 105 75 55 16 2 4-14
25 160 115 85 65 16 2 4-14
32 180 135 100 78 18 2 4-18
40 200 145 110 85 18 2 4-18
50 230 160 125 100 20 3 4-18
65 290 180 145 120 22 3 8-18
80 310 195 160 135 24 3 8-18
100 350 230 190 160 24 3 8-23
125 400 270 220 188 26 3 8-25
150 480 300 250 218 28 3 8-25
200 600 375 320 282 34 3 12-30
6.4MPa 15 170 105 75 55 18 2 4-14
20 190 125 90 68 20 2 4-14
25 210 135 100 78 22 2 4-18
32 230 150 110 82 24 2 4-18
40 260 165 125 95 24 2 4-23
50 300 175 135 105 26 3 4-23
65 340 200 160 130 26 3 8-23
80 380 210 170 140 28 3 8-23
100 430 250 200 168 30 3 8-25
125 500 295 240 202 34 3 8-30
150 550 340 280 240 36 3 8-34
200 650 405 345 300 42 3 12-34
