H64Y电站止回阀
- 销售热线：0577-67952199
- 销售热线：0577-67358500
- 技术选型：0577-67952209
-
-
产品详情
-
联系我们
H64Y电站止回阀
|
产品型号：H64Y
|
公称压力：PN10-PN420
|
适用温度：-29-540℃
|
适用介质：水、蒸汽、油品
|
产品简介
----------------------------------------------------------------------
H64Y电站止回阀适用于 Class1500~2500Lb，工作温度 -29~570℃ 的石油、化工、火力电站等各种工况的管路上。支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。
电站止回阀结构特点
一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝（网）。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。
电站止回阀产品执行标准
|
产品规范
Product specification |
设计与制造
Design manufacture |
结构长度
Structure length |
焊接尺寸
Welding size |
检验与实验
Inspection experiment |
|
ASME B16.34
|
ASME B16.10
|
ASME B16.25
|
MSS SP-61
API 598 |
电站止回阀主要零件材质
|
零件名称Part Name
|
A216 WCB
|
A217 WC1/WC6
|
A217 WC9
|
A217 C12A
|
|
阀体 Valve Body
|
A216 WCB
|
A217 WC1/WC6
|
A217 WC9
|
A217 C12A
|
|
阀座 Valve Seat
|
A105+STL
|
A182 F11+STL
|
A182 F22+STL
|
A182 F91+STL
|
|
阀瓣 Valve flap
|
A105+STL
|
A182 F11+STL
|
A182 F22+STL
|
A182 F91+STL
|
|
摇杆 Rocker
|
A216 WCB
|
A217 WC1/WC6
|
A217 WC9
|
A217 C12A
|
|
阀盖 valve cap
|
A216 WCB
|
A217 WC1/WC6
|
A217 WC9
|
A217 C12A
|
|
密封环 Sealing ring
|
A182 F304
|
A182 F304
|
A182 F304
|
A182 F304
|
|
销轴 Pin
|
A276 431
|
25Cr2MoV
|
25Cr2MoV
|
Inconel 718
|
|
螺柱 Stud
|
A182 F6a
|
A182 F6a
|
A182 F6a
|
A276 431
|
|
螺母 Nut
|
A194 2H
|
A194 4
|
A194 4
|
A194 4
|
电站止回阀适用规范
|
壳体材料
Shell material |
适用温度/℃
Applicable temperature |
适用介质
Applicable medium |
|
ASTM A216 WCB
|
≤425
|
蒸汽、水
Steam、Water |
|
ASTM A217 WC1
|
≤450
|
|
|
ASTM A217 WC6
|
≤550
|
|
|
ASTM A217 WC9
|
≤590
|

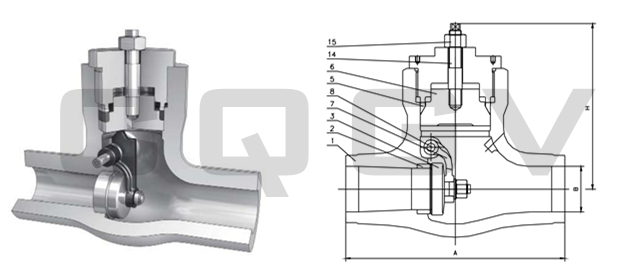

电站止回阀外形和连接尺寸
| 磅级 Class | 1500LB | 2500LB | ||||||||
|
通径 Diameter |
IN | 2-1/2 | 3 | 4 | 5 | 6 | 3 | 4 | 5 | 6 |
| DN | 65 | 80 | 100 | 125 | 150 | 80 | 100 | 125 | 150 | |
| A | 254 | 305 | 406 | 483 | 559 | 368 | 457 | 533 | 610 | |
| B | 55 | 64 | 84 | 106 | 126 | 54 | 74 | 88 | 106 | |
| H | 282 | 274 | 305 | 322 | 380 | 297 | 385 | 403 | 425 | |
订货须知：
一、①电站止回阀产品名称与型号。
②电站止回阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定电站止回阀型号，请按电站止回阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
②电站止回阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定电站止回阀型号，请按电站止回阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
此文关键词：电站止回阀
订购：H64Y电站止回阀
