串级式最小流量调节阀

串级式最小流量调节阀

  • 销售热线:0577-67952199
  • 销售热线:0577-67358500
  • 技术选型:0577-67952209
  • 产品详情

  • 联系我们

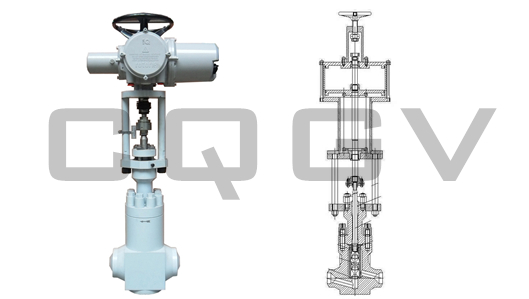

串级式最小流量调节阀


串级式最小流量调节阀


产品型号:CQGV-ZC


公称压力:900LB-3500LB


适用温度:-29℃-650℃


适用介质:水、蒸汽





产品简介

----------------------------------------------------------------------

串级式最小流量调节阀又叫给水泵最小流量再循环调节阀/又称锅炉给水泵再循环阀。在电厂它安装在给水泵出口处,连接至除氧器。锅炉给水泵把水从除氧器里吸出送往锅炉。为防止给水泵过热以及防止产生汽蚀,给水泵的流量在任何情况下都必须不小于某一个规定的安全流量,也就是最小流量。当锅炉给水需要流量很小时,比如汽机跳闸时,需及时打开最小流量阀,把一部分高压水由泵出口处回流到除氧器,以保证给水泵的安全运行。该阀所在的系统称为再循环系统,必须承受高压差,防止汽蚀,降低冲刷和噪音,实际工况十分恶劣。


最小流量调节阀工作原理

该阀在正常情况下是关闭的,在汽机跳闸时需要自动打开。它需要按系统要求调节流量。

最小流量调节阀密封设计

阀芯采用双层密封设计, 采用独特的双阀塞双阀座联动装置, 外层阀塞与金属阀座之间形成金属密封,内层阀塞与软阀座之间形成软密封.始终以金属密封作为节流作用,以杜邦公司专利航空材料软阀座作柔性变形来紧密密封;两阀塞用耐高温及高压的弹簧来实现联动,在阀门开启及关闭的瞬间,利用时间差来保护阀座;从而保护了软密封长期运行在高压差下不受冲刷破坏, 确保证长期6级零泄漏。

最小流量调节阀独特优点

1.因采用循环对流多级降压结构原理,使该阀有效避免汽蚀,大大延长使用寿命。
2.阀内件全部可以快速装卸和更换,维护极其方便,免去切割和焊接阀体的麻烦,大大节省维修费用和时间。
3.阀杆材料为进口优质产品,绝无泄露,不需频繁更换。
4.由于结构科学、材料优异、工艺精湛、阀芯和套筒具有良好的防堵、防卡塞性能,阀门在频繁开启中,管道内少量杂质不会堵塞管道,阀芯不易塞。
5.阀芯套筒材料配对适宜,耐磨损、抗擦伤、抗咬死。
6.本阀噪音大大低于同类产品。
7.阀座阀芯密封达到零泄漏,在国内外同类产品中并不多见,实属难能可贵,该特点对于保证阀门较长使用寿命十分关键。
8.由于阀的长使用寿命和低故障率,保证了给水泵的安全可靠运行,节约了运行成本,提高了经济效益。

最小流量调节阀技术特点

采用优质材料,运用工艺制成的多极套筒阀芯结构具有防气蚀、降噪音、耐冲刷的特点, 在大压差条件下, 流体是流经阀座之后再进行多级减压的,目的是让流体在尚未膨胀增速之前,就先通过阀座(从下往上,从内向外),此时流速较低,冲刷最小;从流向选择上保证了阀座的使用寿命。

最小流量调节阀减压工艺

多级减压的目的是为了防止闪蒸气蚀的产生,公司是根据阀前阀后的每次不同的实际工况压差来倒算所需的减压级数,以保证流体流经每一级(尤其是蕞后一级)时压力降低都被控制在高于饱和汽化压力的一定范围内(其中考虑了流体压降时的恢复系数),从而科学地通过多级阀芯保证在用户提出的每一种工况下均不产生气蚀现象。

最小流量调节阀注意事项

由于机组在建成及检修后启动初期, 介质中有可能杂质较多, 容易堵塞和损伤制作精密的降压阀芯, 因此在阀芯入口处增设了滤网(价格不变)以保护阀芯, 该滤网为高强度双层不锈钢网, 通流能力为阀门设计蕞大流量的两倍. 此滤网经过长期的实践检验证明对阀芯的保护作用非常有效, 避免了不必要的损伤及维护,而延长了阀门的使用周期。而且阀芯整体(含滤网)都为快拆式结构,与阀体之间无一个焊点,可以在十数分钟内快速拆换;无须其他特殊工具。


此文关键词:最小流量调节阀

订购:串级式最小流量调节阀
