气动疏水电站截止阀


气动疏水电站截止阀


产品型号:J665Y


公称压力:PN100-PN420(900LB-4500LB)


适用温度:≤650℃


适用介质:水、蒸汽





产品简介

----------------------------------------------------------------------

气动疏水电站截止阀特别适用于火电站系统中(火电站系统中主蒸汽系统疏水),作为接通或截断介质使用。Y型气动疏水阀上部由阀盖和填料箱组成,利于快速拆装以及在原地维修。倾斜阀杆的构造和最佳的流道形状设计使介质近于直线的方式,阀门具有最佳的Cv值,产生比其它形式阀门更低的压降。阀门本体上以特殊工艺堆焊硬质合金密封面(密封面表面经过整体硬化处理),结构更紧凑。锥形密封面设计使较小的轴向力就可密封,能提供可靠的密封和长久的使用寿命。采用阀体中腔导向的阀瓣具有上下两个导引环,阀瓣的顶部和底部同时导向,构成全程在阀体中腔导向的活塞式阀瓣,可以消除因各种受力不当产生的卡死,表面擦伤,阀杆弯曲,阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过,有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速"排放"和"疏水"系统。阀瓣密封面堆焊硬质合金,该合金具有极佳的机械特性,耐磨损,耐冲蚀,可保持阀门长久的使用寿命。阀杆填料采用进口的特种填料,能起到最佳的防漏效果,并且经久耐用,拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫,以预定的扭矩进行装配,安全可靠,杜绝外漏。

气动疏水电站截止阀结构特点

1、直流式阀芯藏于阀腔中开启后介质冲刷力降低使用寿命长
2、气动Y型疏水阀上部由阀盖和填料箱组成,利于快速拆装以及在原地维修。
3、倾斜阀杆的构造和最佳的流道形状设计使介质近于直线的方式,阀门具有最佳的Cv值,产生比其它形式阀门更低的压降。
4、特殊工艺堆焊硬质合金密封面(密封面表面经过整体硬化处理),使用寿命长。
5、采用气动装置作为执行机构,对阀门的控制精确、安全、有效。
6、填料箱采用特殊结构设计,保证足够的强度和良好的热学特性。

气动疏水电站截止阀产品执行标准

产品规范
Product specification
设计与制造
Design manufacture
结构长度
Structure length
焊接尺寸
Welding size
检验与实验
Inspection experiment
ASME B16.34
ASME B16.10
ASME B16.25
MSS SP-61/API 598

气动疏水电站截止阀零件材料

零件名称Part Name
 A216  WCB
 A217  WC1/WC6
 A217  WC9
 A217  C12A
阀体 Valve Body
A216  WCB
A217  WC1/WC6
A217  WC9
A217  C12A
阀座 Valve Seat
A105+STL
A182  F11+STL
A182  F22+STL
A182 F91+STL
阀瓣 Valve flap
A105+STL
A182  F11+STL
A182  F22+STL
A182 F91+STL
阀杆 Valve stem
A276 431
25Cr2MoV
25Cr2MoV
Inconel 718
阀盖 valve cap
A182 A105
A182 F11
A182 F22
A182 F91/F92
密封环 Sealing ring
A182 F304
A182 F304
A182 F304
A182 F304
预紧板 Preload plate
A182 A105
A182 F11
A182 F22
A182 F91/F92
预紧螺钉 Set screw
A193 B7
A193 B7
A193 B7
A193 B7
支架 Support
A216  WCB
A216  WC1/WC6
A216  WC9
A217  C12A
支承架 Support frame
A216  WCB
A216  WCB
A216  WCB
A217  WC9
填料 Filler
增强柔性石墨 Enhanced flexible graphite
填料压套 Packing sleeve
A182 F6a
A182 F6a
A182 F6a
A182 F304
填料压板 Packing plate
A216 WCB
A216 WCB
A216 WCB
A217  WC9
活接螺栓 Union bolt
A182 F6a
A182 F6a
A182 F6a
A276 431
螺母 Nut
A194 2H
A194 4
A194 4
A194 4
阀杆螺母 Stem nut
铝青铜 Aluminum bronze

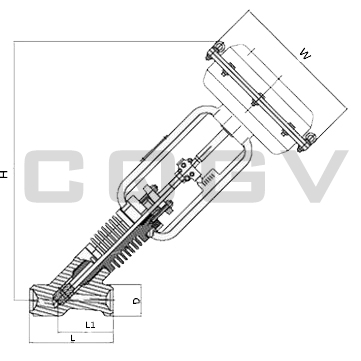

气动疏水电站截止阀外形连接尺寸

公称通径 300、600、900、 1500LB(相当于P55 100) 2500LB(相当于P55 170)
L L1 D W H G(kg) L L1 D W H G(kg)
1/2〃 152 102 58 216 442 27.8 152 102 58 216 386
3/4〃 152 102 58 216 442 27.8 152 102 58 216 386
1〃 152 102 58 216 442 27.8 152 102 58 216 386
1-1/4〃 170 122 81 363 554 46.8 170 122 81 216 469
1-1/2〃 170 122 81 363 554 46.8 170 122 81 216 469
2〃 208 155 92 363 600 85 272 180 102 363 622
2-1/2〃 272 180 102 406 648 85 325 224 122 406 658
3〃 272 180 102 406 648 85 325 224 122 406 658
4〃 325 224 122 406 658 102 325 224 122 406 658
