电站疏水球阀
|
产品型号：CQGV-KQS
|
公称压力：150LB-4500LB
|
适用温度：≤650℃
|
适用介质：水、蒸汽
|
产品简介
----------------------------------------------------------------------
CQGV-KQS电站疏水球阀是在电力系统中，应用于电厂锅炉的疏水，汽轮机的疏水，汽包排汽，超压泄放，冷在热疏水等等，是疏水电站截止阀的替代产品；对于同时存在高温、高压、高压差含气液两相介质的场合，电厂疏水球阀具有耐冲刷和汽蚀的优越性能，并被广泛使用。电站疏水球阀特点
1、流通形式：流道成直线型，阀门开关迅速，阻力系数与同长度的管段相同，不会产生汽蚀。
2、密封性能：采用位置密封+面密封+弹簧加装密封+压力自密封。当阀前后压差越大，密封越好。
3、对介质要求：可流过含杂质颗粒介质。
4、 耐冲刷能力：球阀采用的是位置密封，密封件只在开关过程内接触介质，但球阀快速的90°回转操作过程很短，
5、密封面工艺：采用先进的火箭喷涂技术，使得阀芯和阀座达到很高的硬度（超过传统司太立合金硬度几倍以上）抗汽蚀，抗冲刷能力更强。
6、密封等级：可达MSS-SP61 ANSI VI级以上。
7、操作扭矩：低扭矩，执行机构，可选气电动和手动。
8、声音：由于无阻力，噪声低，振动小。
电站疏水球阀产品执行标准
|
产品规范 Product specification |
设计与制造 Design manufacture |
结构长度 Structure length |
焊接尺寸 Welding size |
检验与实验 Inspection experiment |
| ASME B16.34 | ASME B16.10 | ASME B16.25 | MSS SP-61/API 598 |

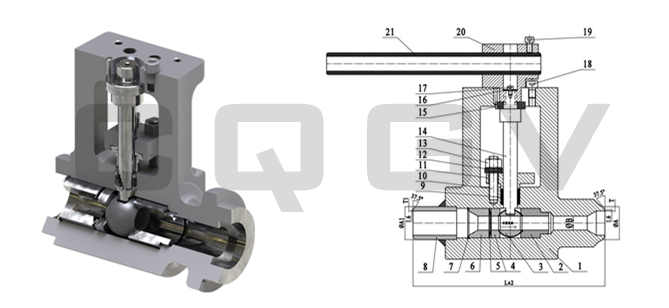

电站疏水球阀主要零配件材质
| 零件名称 Part Name | ASTM A182 A105 | ASTM A182 F22 | ASTM A182 F91/F92 |
| 阀体 Body | ASTM A182 A105 | ASTM A182 F22 | ASTM A182 F91/F92 |
| 阀座 Seat | 410+碳化铬 Hard Coat | Inconel 718+CrC | |
| 球体 Ball | 410+碳化铬 Hard Coat | Inconel 718+CrC | |
| 预紧阀座 Pre-tightening seat | A105氮化 Nitriding | ASTM F22 氮化 Nitriding | ASTM F91/F92氮化 Nitriding |
| 蝶型弹簧 Butterfly spring | Inconel X 750 | ||
| 阀座支撑圈 Seat support ring | A105氮化 Nitriding | ASTM F22 氮化 Nitriding | ASTM F91/F92氮化 Nitriding |
| 卡簧 Circlip | Inconel X 750 | ||
| 接管 Take over | 20# | 12Cr1MoV | P91/P92 |
| 填料 Filler | Inconel 718 石墨 Graphite | ||
| 螺栓 Bolt | ASTM A193 B7 | ASTM A193 B16 | ASTM A193 B8M |
| 填料压盖 Packing gland | A105氮化 Nitriding | ASTM F22 氮化 Nitriding | ASTM F91/F92氮化 Nitriding |
| 蝶形弹簧 Butterfly spring | Inconel X 750 | ||
| 螺母 Nut | ASTM A194 2H | ASTM A194 7 | ASTM A194 BM |
| 阀杆 Valve stem | Inconel 718 氮化 Nitriding | ||
| 止推轴承 Thrust bearing | Inconel 718 氮化 Nitriding | ||
| 连接轴 Connecting shaft | ASTM A276 410 氮化 Nitriding | ||
| 支架 support | ASTM A182 A105 | ASTM A182 F22 | ASTM A182 F91/F92 |
| 内六角螺钉 Screw | ASTM A193 B7 | ||
