MQ647Y喷煤粉卸灰球阀
|
产品型号：MQ647Y
|
公称压力：PN10-PN160
|
适用温度：-29-425℃
|
适用介质：含尘气体、煤粉等
|
产品简介
----------------------------------------------------------------------
喷煤粉卸灰球阀的用途
球阀常用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中截断或接通介质。喷煤粉专用球阀、卸灰阀特别适用于高炉煤粉喷吹、含尘含固体粉末管道系统、空气管路及喷枪管路等工况。
喷煤粉专用球阀的特点
1.喷煤粉专用球阀的阀座带有磨损自动补偿装置，更可靠的确保球阀的密封性能；
2.喷煤粉卸灰专用球阀的密封圈采用特殊材料制成，具有耐高温、耐磨损、使用寿命长的特点；
3.阀杆采用整体锻造并调制处理，硬度达到HB220～250，阀杆采用防吹出结构设计，根据需要可加长阀杆用于埋地场所；
4.根据客户需要，卸灰球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5.密封副形式多样，根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计；
6.根据需要可设置注脂辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封；
7.喷煤粉卸灰球阀还具有阀门结构紧凑、启闭灵活、安装维修方便等特点。
本系列气动球阀是作为控制含尘、含固体粉末，特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系统。
1、阀座带有磨损自动补偿装置，有效确保阀门的密封性能。
2、特殊材料制成的密封圈，具有耐高温、耐磨损、使用寿命长的特点。
喷煤粉卸灰球阀主要零件材质 Main Parts and Materials
|
零件名称 Accessory name |
材质 Materials |
|
阀体、阀盖 Body,bonnet |
WCB |
|
球体、阀座 Globe Body,seat |
1Cr18Ni9Ti+硬铬 |
|
阀杆 Stem |
2Cr13 |
|
密封圈 Sealing ring |
特种耐磨耐高温四氟 |
|
螺栓 Bolt |
中碳钢 Medium Carbon stell |

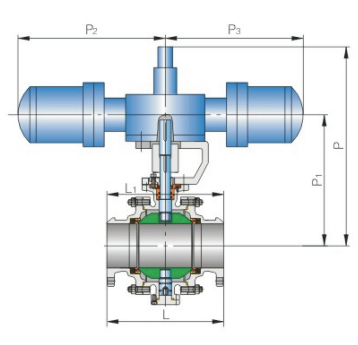

喷煤粉卸灰球阀主要外型及连接尺寸表Form of Main Types and Connecting Dimension
|
公称压力 Nominal pressure |
1.6Mpa |
|
壳体试验压力 Shell Test Pressure |
2.4Mpa |
|
高压液密封 High-Pressure Liquid Sealing |
1.76Mpa |
|
低压气密封 Low-Pressure Hermetic Sealing |
0.6Mpa |
|
适用温度 Applicable Temperature |
-28~300℃ |
|
适用介质 Applicable Mediums |
含尘气体、煤粉等 |
|
结构长度按 Structural length follows |
GB1221-89 |
|
法兰尺寸按 Flange Dimension follows |
GB9113、JB79-59 |
|
检验试验按 Test and Inspection follows |
JB/T9092-99 |
|
驱动方式 Driving manner |
手动、气动 |
气动喷煤粉专用球阀技术参数和性能
|
GTD气动执行机构技术参数 |
阀 体 参 数 |
||
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN15～200mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
不锈钢 |
|
单作用：7N·M～2668N·M |
阀体材质 |
球墨铸铁、碳钢、304/316/316L不锈钢 |
|
|
工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
球体材质 |
304/316/316L不锈钢 |
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
PTFE、PPL、金属密封 |
|
|
动作范围 |
0～90°±5° |
温 度 |
≤250℃ |
|
接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
适用介质 |
灰、浆渣类等 |
|
GTD110～GTD350/ATD100～200 G1/4″ |
|||
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特 点 |
连线简单，结构紧凑、阻力小、动作稳定 |
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸 Dimension(mm) |
||||
|
L |
W |
H |
||||
|
手动 |
气动 |
手动 |
气动 |
|||
|
1.6 |
25 |
180 |
140 |
235 |
90 |
298 |
|
32 |
200 |
155 |
235 |
107 |
304 |
|
|
40 |
220 |
250 |
330 |
127 |
370 |
|
|
50 |
220 |
250 |
330 |
140 |
376 |
|
|
65 |
241 |
350 |
400 |
164 |
425 |
|
|
80 |
283 |
350 |
510 |
177 |
484 |
|
|
100 |
305 |
420 |
510 |
206 |
531 |
|
|
125 |
356 |
700 |
580 |
292 |
570 |
|
|
150 |
394 |
1000 |
720 |
320 |
570 |
|
|
200 |
457 |
|
720 |
|
610 |
|
|
250 |
533 |
|
900 |
|
670 |
|
|
300 |
610 |
|
1050 |
|
740 |
|
|
350 |
686 |
|
1290 |
|
790 |
|
|
400 |
762 |
|
1600 |
|
905 |
|
|
其余连接尺寸请参阅样本《主要外型与连接尺寸表达式》 |
||||||
订货须知：
一、①喷煤粉卸灰专用球阀产品名称与型号
②喷煤粉卸灰专用球阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定喷煤粉卸灰专用球阀型号，请按喷煤粉卸灰专用球阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
