J61Y锻钢截止阀

产品型号：J41H/J11H/J61H/J41Y/J61Y/J11Y

公称压力：PN10-PN420

适用温度：-29-425℃

适用介质：水、蒸汽、油品

产品简介

----------------------------------------------------------------------

        J41H/J11H/J61H锻钢截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

150Lb、300Lb、600Lb锻钢法兰截止阀主要尺寸及重量

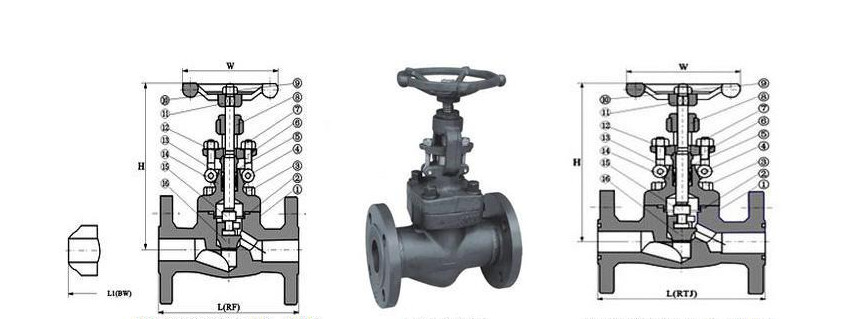

锻钢法兰截止阀结构图

规 格		压力  磅级	L	H（开）		W		D3	D2	D1	T	f	N-ф	重量（㎏）
英制	公制			缩径	全径	缩径	全径							缩径	全径
1/2	15	150	108	158	163	100	100	35	60.5	89	11.5	1.6	4-16	4.5	6.9
		300	152						66.5	95	14.5	1.6	4-16	4.8	7.7
		600	165						66.5	95	14.5	6.4	4-16	5.6	7.8
3/4	20	150	117	163	193	100	125	43	70	98	13	1.6	4-16	6.9	9.8
		300	178						82.5	118	16	1.6	4-19	7.7	11.3
		600	190						82.5	118	16	6.4	4-19	7.8	12.5
1	25	150	127	193	250	125	160	51	79.5	108	14.5	1.6	4-16	9.8	13.5
		300	203						89	124	17.5	1.6	4-19	11	16.8
		600	216						89	124	17.5	6.4	4-19	12.5	17.5
1 1/4	32	150	140	250	250	160	160	63	89	118	16	1.6	4-16	13.5	19.5
		300	216						98.5	133	19.5	1.6	4-19	16.8	21.2
		600	229						98.5	133	21	6.4	4-19	17	23.5
1 1/2	40	150	165	250	291	160	180	73	98.5	127	17.5	1.6	4-16	19.5	28.5
		300	229						114.5	156	21	1.6	4-22.5	21.5	32.6
		600	241						114.5	156	22.5	6.4	4-22.5	23.5	38.5
2	50	150	203	291	312	180	200	92	120.5	152	19.5	1.6	4-19	28	30.3
		300	267						127	165	22.5	1.6	8-19	32.5	35
		600	292						127	165	25.5	6.4	8-19	38.8	42.2

10、20、40K锻钢法兰截止阀主要尺寸及重量

规 格		压力  K级	L	H（开）		W		D3	D2	D1	T	f	N-ф	重量（㎏）
英制	公制			缩径	全径	缩径	全径							缩径	全径
1/2	15	10K	108	158	163	100	100	52	70	95	12	1	4-15	4.8	7.2
		20K	152						70	95	14		4-15	5.2	8.0
		40K	165					55	80	115	20		4-19	7.4	9.8
3/4	20	10K	117	163	193	100	125	58	75	100	14	1	4-15	7.2	10.2
		20K	178						75	100	16		4-15	8.0	12.0
		40K	190					60	85	120	20		4-19	9.8	13.3
1	25	10K	127	193	250	125	160	740	90	125	14	1	4-19	10.2	14.2
		20K	203						90	125	16		4-19	12.0	15.7
		40K	216					70	95	130	22		4-19	13.3	18.5
1 1/4	32	10K	140	250	250	160	160	80	100	135	16	2	4-19	14.2	20.0
		20K	215						100	135	18		4-19	15.7	23.0
		40K	229					80	105	140	24		4-19	18.5	27.3
1 1/2	40	10K	162	250	291	160	180	85	105	140	16	2	4-19	20.0	29.5
		20K	229						105	140	16		4-19	23.0	35.4
		40K	241					960	120	160	24		4-23	27.3	38.6
2	50	10K	178	291	312	180	200	100	120	155	16	2	4-19	29.5	30.3
		20K	267						120	155	18		8-19	35.4	36.6
		40K	292					105	130	165	26		8-19	38.6	40.0

900-1500Lb锻钢法兰截止阀主要尺寸及重量

规格		L	H（开）	W	D3	D2	D1	T	f	N-ф	重量
英 制	公 制										B.B	W.B
1/2	15	216	207	100	60.5	82.5	120	22.5	6.4	4-22	7.4	8.0
3/4	20	229	207	100	66.5	89	130	25.5	6.4	4-22	12.5	13.2
1	25	254	240	125	71.5	101.5	150	29.5	6.4	4-26	16.0	17.4
1 1/4	32	279	258	160	81.0	111.1	159	29.5	6.4	4-26	17.2	19.0
1 1/2	40	305	290	160	92.0	124	180	32.0	6.4	4-30	23.0	24.5
2	50	268	337	180	124.0	165.1	216	38.5	7.9	8-26	29.8	31.0

900-1500Lb锻钢法兰截止阀标准材质

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀 体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀 瓣	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
3	阀 杆	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L)
4	垫 片	304夹柔性石墨		316夹PTFE
5	阀 盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
6	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圆柱销	A276 420		A182 F304
8	填料压套	A276 410		A182 F304(L)	A182 F316(L)
9	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8
10	填料压板	A105N	A182 F11	A182 F304(L)	A182 F316(L)
11．13	螺 母	A194	A194 4	A194 8	A194 8M
12	阀杆螺母	A276 420
13	铭 牌	SS
14	手 轮	A197
15	填 料	柔性石墨+碳素纤维PTFE
适 用 介 质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适 用 温 度		-29℃～425℃	-29℃～550℃	-29℃～200℃

注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。CS＝碳钢;AS＝合金钢;SS＝不锈钢
内螺纹与承插焊截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

锻钢截止阀标准材质细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276304(L)	A276316(L)
3	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A105	A276f304	A276F304(L)	A276F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	销钉	A276420		A276 304
8	填料压套	A276410		A182F304(L)	A182F316(L)
9	活节螺栓	A193B7	A193B16	A193B8	A193B8M
10	填料压板	A216WCB		A351CF8
11	螺母	A1942H	A1944	A1948	A1948M
12	阀杆螺母	A276410
13	锁紧螺母	A1942H	A1944	A1948	A1948M
14	铭牌	SS
15	手轮	A197
16	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）

NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	152	172	200
H(开)		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量	螺栓式	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8

锻钢截止阀900Lb~1500Lb

锻钢截止阀标准材质细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276304(L)	A276F316(L)
3	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A105	A276304	A276304(L)	A276F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	销钉	A276420		A276 304
8	填料压套	A276410		A182F304(L)	A182F316(L)
9	活节螺栓	A193B7	A193B16	A193B8	A193B8M
10	填料压板	A216WCB		A351CF8
11	螺母	A1942H	A1944	A1948	A1948M
12	阀杆螺母	A276420
13	锁紧螺母	A1942H	A1944	A1948	A1948M
14	铭牌	SS
15	手轮	A197
16	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)

NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		92	111	111	120	152	172	200	220
H(开)		171	207	207	240	258	330	355	370
W		100	125	125	160	160	180	200	240
重量	螺栓式	2.2	3.7	3.6	6.8	7.6	11.6	15.0	21.9
	焊接式	2.0	3.4	3.3	6.0	5.6	10.3	14.2	18.0

锻钢自密封截止阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

锻钢截止阀标准材质明细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	A182F22	A182F304	A182F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276304(L)	A276F316(L)
3	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
4	密封圈	A182F304L			A182F316L
5	密封螺母	A105	A182F304	A182F304(L)	A182F316L
6	阀盖	A105	A182F22	A182F304(L)	A182F316(L)
7	销钉	A276420		A182F304
8	垫圈	A105	A182F22	A182F304(L)	A182F316(L)
9	提升螺母	A1942H	A1944	A1948	A1948M
10	填料	柔性石墨		ＰＴＦＥ
11	填料压套	A2７6420		A182F304
12	活节螺栓	A193B7	A193B16	A193B8	A193B8M
13	填料压板	A216WCB		A351CF8
14	螺母	A194 2H	A1944	A1948	A1948M
15	阀杆螺母	A276 410
16	手轮	A197
17	锁紧螺母	A1942H	A1944	A1948	A1948M
18	油嘴	铜
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L	900Lb-150Lb	140	140	140	178	178	216
	2500Lb	186	186	186	232	232	279
H(开)		333	333	333	408	408	524
W		160	160	180	200	250	280
重量	900LB-1500LB	11.2	10.5	10.1	21.0	19.6	40.4
	2500LB	12.3	11.6	10.8	28.0	26.4	43.8

锻钢Ｙ型截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该Y型锻钢截止阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，Y型锻钢截止阀又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。

锻钢截止阀标准材质细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276304(L)	A276316(L)
3	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A105	A276 304	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	填料	柔性石墨		PTFE
8	填料压套	A276410		A182F304(L)	A182F316(L)
9	填料压板	A216WCB		A351CF8
10	手轮	A197
11	铭牌	SS
12	螺母	A1942H	A1944	A1948	A1948M
13	阀杆螺母	A276410
14	螺母	A1942H	A1944	A1948	A1948M
15	活节螺栓	A193B7	A193B16	A193B8	A193B8M
16	销钉	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)

NPS	1/2＂	3/4＂	1＂	11/4＂	11/2＂	2＂
L	98	111	120	140	140	170
H（开）	175	215	254	305	305	365
W	100	125	160	160	180	200
重量	5	6.3	7.6	9.8	13.8	14.0
